ADH463S 航空航天GaA、低噪声AGC放大器，2至20 GHz，

ADH463S是一款采用GaAs PHEMT技术的低噪声自动增益控制(AGC)放大器。LNA在2 GHz至20 GHz范围内提供15 dB的典型增益。ADH463S非常适合在电子战和相控阵应用中用作转换器中的LNA或驱动放大器。2.5 dB的低噪声系数有助于保持良好的系统噪声性能。

数据手册：*附件：ADH463S 航空航天GaA、低噪声AGC放大器，2至20 GHz，LH250封装技术手册.pdf

特性

• 增益：15dB
• 低噪声系数：2.5dB (10GHz)
• RF输入功率：+18dBm
• 用于自动增益控制的可选Vgg2
• 5Vdc时电流消耗仅为60mA

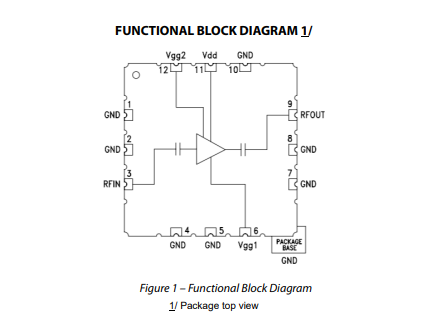

功能框图

应用电路

应用

• 太空和军事
• 转换器
• 点对点和VSAT无线电
• 测试仪器仪表
• EW
• 相控阵
