ADPA1122 43dBm、20W、GaN 功率放大器，8.2GHz 至 11.8G

ADPA1122 是一款氮化镓 (GaN) 功率放大器，在 8.2GHz 至 11.8Ghz 频率范围内，可提供 43dBm (20W) 功率和高于 43% 的功率附加效率 (PAE)。ADPA1122 在 9.6GHz 至 11GHz 范围内提供 ±0.5 dB 的增益平坦度。

数据手册：*附件：ADPA1122 43dBm、20W、GaN 功率放大器，8.2GHz 至 11.8GHz技术手册.pdf

ADPA1122 针对脉冲应用进行了优化，例如军事、航海和气象雷达。

ADPA1122 采用带散热器 [LCC_HS] 的 18 引脚、7mm × 7mm、陶瓷无铅芯片载体封装，具有低热阻，与表贴制造技术兼容。

特性

• 内部匹配和交流耦合 20W GaN 功率放大器
• 集成式温度补偿 RF 功率检波器
• PIN = 22 dBm 时的 P OUT ：9.6GHz 至 11GHz 时为 43.5dBm（典型值）
• 小信号增益：9.6GHz 至 11GHz 时为 31dB（典型值）
• PIN = 22dBm 时的功率增益：8.2GHz 至 11GHz 时为 21.5dB（典型值）
• PAE：9.6GHz 至 11GHz 时为 46%（典型值）
• 电源电压：占空比为 10％ 时，200mA 下为 28V
• 18 端子、7mm × 7mm LCC_HS 封装

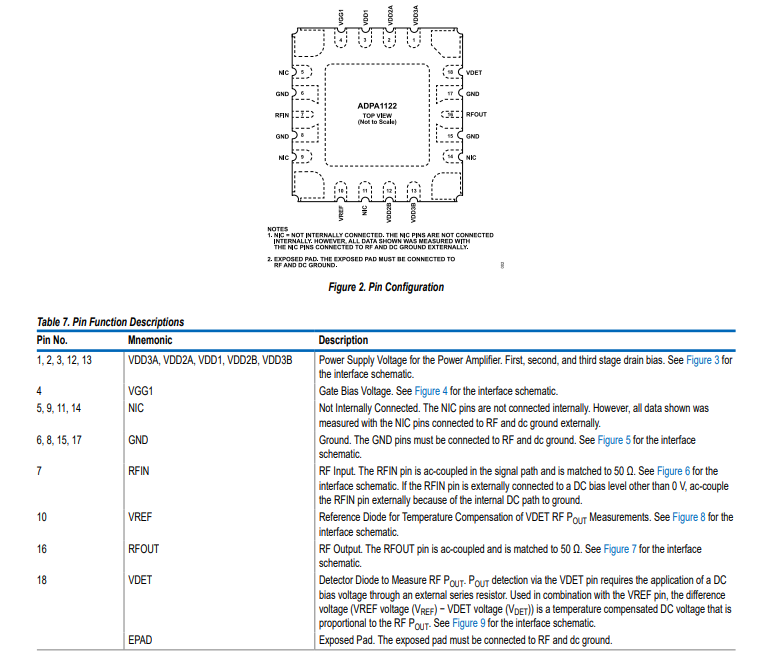

引脚配置和功能描述

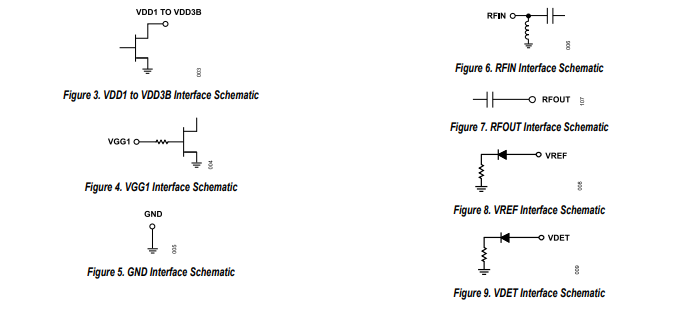

接口示意图

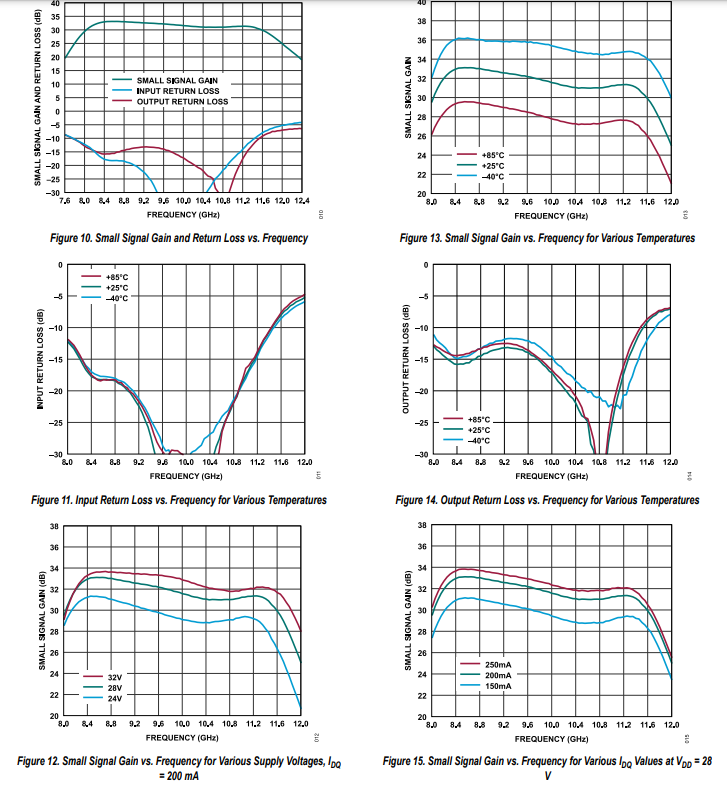

典型特性

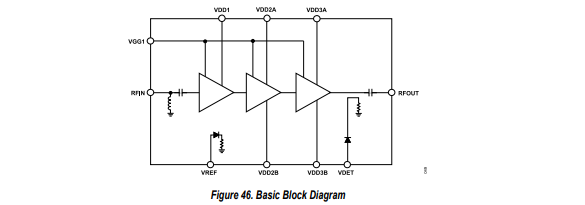

简易框图

应用

• 气象雷达
• 船用雷达
• 军用雷达
