ADL8141 GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至2

ADL8141是一款低功耗、低噪声放大器，工作频率范围为14 GHz至24 GHz。典型增益、噪声系数和输出三阶交调点(OIP3)分别为29 dB、1.4 dB和18 dBm。采用2 V电源时，电源电流为25 mA（典型值）。通过调节连接到RBIAS引脚的电源参考电阻，可以增加OIP3和1 dB压缩的输出功率(OP1dB)。ADL8141的RF输入和输出内部匹配且交流耦合。

数据手册：*附件：ADL8141 GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至24 GHz技术手册.pdf

ADL8141采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)工艺制造。ADL8141采用符合RoHS标准的2 mm × 2 mm、8引脚LFCSP封装，额定工作温度范围为−40°C至+85°C。

特性

• 适用于Ku和K频段的低噪声、高增益LNA
• 频率范围：14 GHz至24 GHz
• 低噪声系数：1.4 dB（典型值，15 GHz至22 GHz时）
• 高增益：29 dB（典型值，14 GHz至15 GHz时）
• 集成交流耦合电容
• 集成偏置电感
• 单正电源：2V，IDQ = 25mA
• RBIAS漏极电流调节引脚
• 符合RoHS标准的2 mm x 2 mm、8引脚LFCSP封装

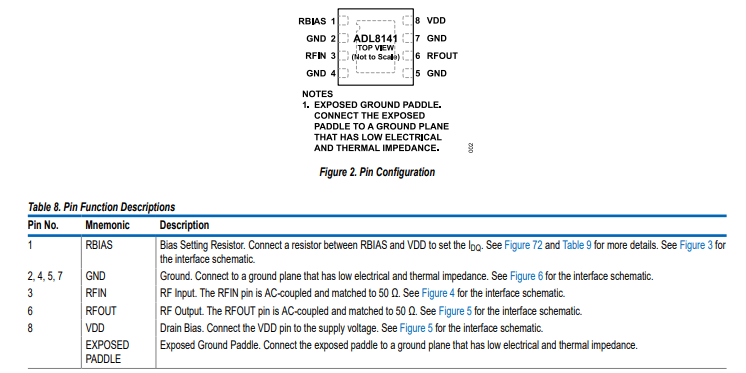

引脚配置和功能描述

接口示意图

典型特性

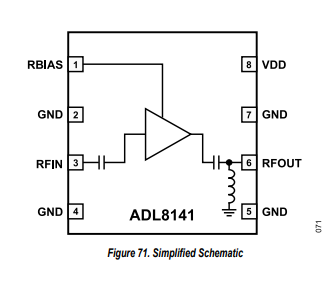

简易框图

应用

• Ku频段和K频段卫星通信
