领慧立芯LHD5755-1四通道16位DAC产品介绍

产品介绍

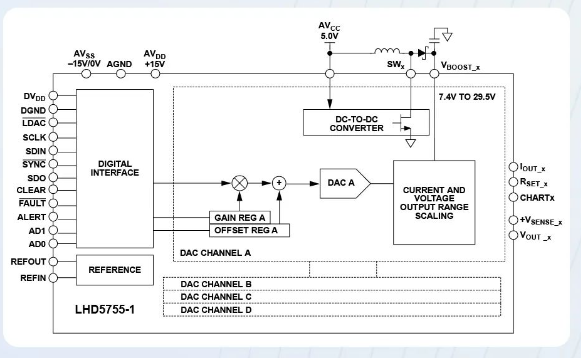

LHD5755-1是一款四通道、电压和电流输出DAC，采用一26V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗最低而优化的DC-DC升压转换器，在电流模式下，可以在7.4V至29.5V范围内调节输出驱动器的电压，使功耗最小。各通道均有一个相应的CHART 引脚，因此HART信号可以耦合到LHD5755-1的电流输出端。

该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPITM、MICROWIRETM、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8分组错误校验功能，以及用于监控接口活动的看门狗定时器。LHD575-1的额定工作温度范围为-40°c至+105°C，封装64引l脚，9mm×9mm QFN。

产品特性

·16位分辨率和单调性

·动态电源控制降低发热

·电流和电压输出引脚可连接到一个引脚

·电流输出范围：0mA至20mA、4mA至20mA或0mA至24mA总不可调整误差(TUE)：士0.05%(最大值)

·电压输出范围(含20%超量程)：0V至5V、0V至10V、±5V和±10V总不可调整误差(TUE)：士0.05%(最大值)

·用户可编程失调与增益

·片内诊断

·片内基准电压源(±10ppm/°C，最大值)

·温度范围：一40C至+105℃

产品应用

·过程控制

·致动器控制

·PLCs(可编程控制器)

·HART网络连接

实测数据

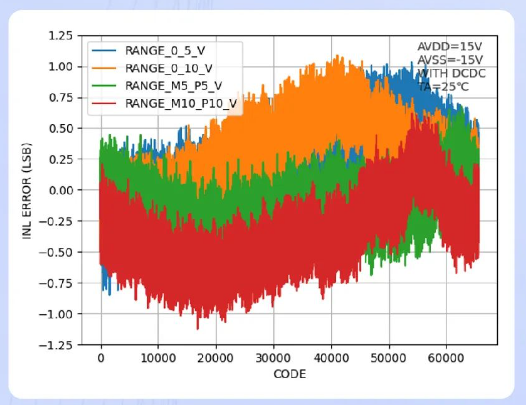

一电压输出DACINL(DCDC打开)一

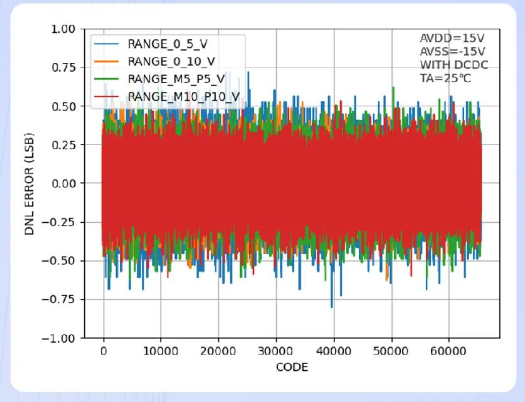

一电压输出DACDNL(DCDC打开)一

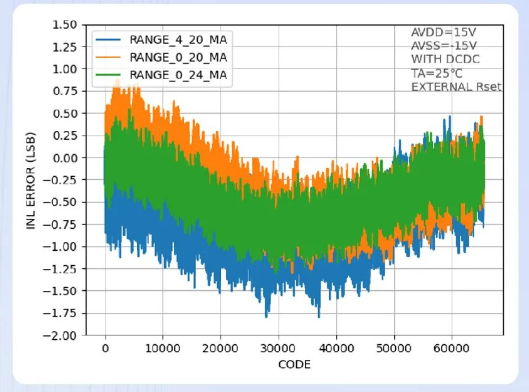

—电流输出DACINL(DCDC打开)一

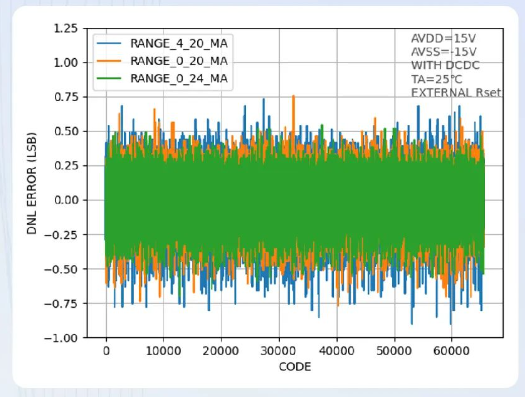

一电流输出DACDNL(DCDC打开)一

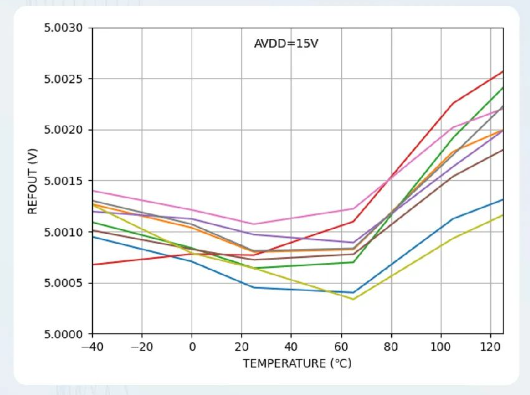

一片上基准温漂一

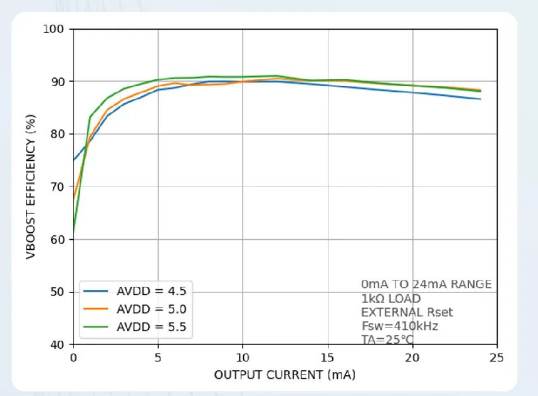

-VBOOST效率VS.电流输出一
