ADL8142-2 GaAs、pHEMT、MMIC、低噪声放大器，23 GHz至

ADL8142-2CHIP是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)低噪声宽带放大器，工作频率范围为23 GHz至31 GHz。在27 GHz至31 GHz范围内，ADL8142-2CHIP提供26.5 dB典型增益、1.8 dB典型噪声系数和20 dBm典型输出三阶交调截点(OIP3)，采用2 V电源电压时功耗仅为25 mA。注意，可通过较大的漏极电流改善OIP3。ADL8142-2CHIP还具有交流耦合的输入和输出，内部匹配至50 Ω，因而非常适合高容量微波无线电应用。

数据手册：*附件：ADL8142-2 GaAs、pHEMT、MMIC、低噪声放大器，23 GHz至31 GHz技术手册.pdf

特性

• 低噪声系数：1.8 dB（典型值，27 GHz至31 GHz时）
• 单正电源（自偏置）
• 高增益：26.5 dB（典型值，27 GHz至31 GHz时）
• 高OIP3：20 dBm（典型值，27 GHz至31 GHz时）
• 裸片尺寸：0.945 mm × 1.015 mm × 0.100 mm
• 晶圆扩散批次可追溯性
• 辐射基准
• 总电离剂量（TID）：30次碰撞
• 单粒子闩锁(SEL)：≥62.4 MeV-cm ^2^ /mg

引脚配置和功能描述

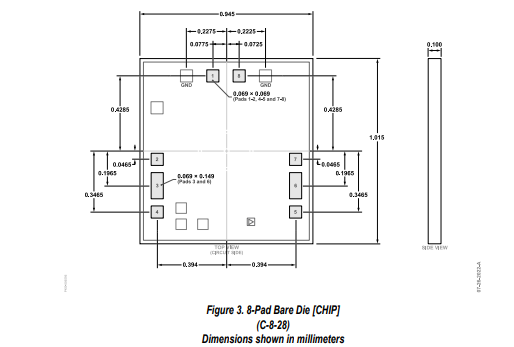

外形尺寸

应用

• 卫星通信
• 电信
• 民用雷达
