ADL8142S GaAs、pHEMT、MMIC、低噪声放大器，23 GHz 至

ADL8142S-CSL 是一款砷化镓 (GaAs)、单片式微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT) 低噪声宽带放大器，工作频率范围为 23 GHz 至 31 GHz。在 27 GHz 至 31 GHz 范围内，ADL8142S-CSL 提供 27 dB 典型增益、1.6 dB 典型噪声指数和 21.5 dBm 典型输出三阶交调截点 (OIP3)，采用 2 V 电源电压时功耗仅为 25 mA。请注意，可通过较大的漏极电流改善 OIP3。ADL8142S-CSL 还具有交流耦合的输入和输出，内部匹配至 50 Ω，因而非常适合高容量微波射频应用。

数据手册：*附件：ADL8142S GaAs、pHEMT、MMIC、低噪声放大器，23 GHz 至 31 GHz技术手册.pdf

ADL8142S-CSL 采用符合 RoHS 标准的 2 mm × 2 mm 8 引脚 LFCSP 封装。

特性

• 低噪声指数：1.6 dB（典型值，27 GHz 至 31 GHz 时）
• 单正电源（自偏置）
• 高增益：27 dB（典型值，27 GHz 至 31 GHz 时）
• 高 OIP3：21.5 dBm（典型值，27 GHz 至 31 GHz 时）
• 符合 RoHS 标准的 2 mm × 2 mm、8 引脚 LFCSP 封装

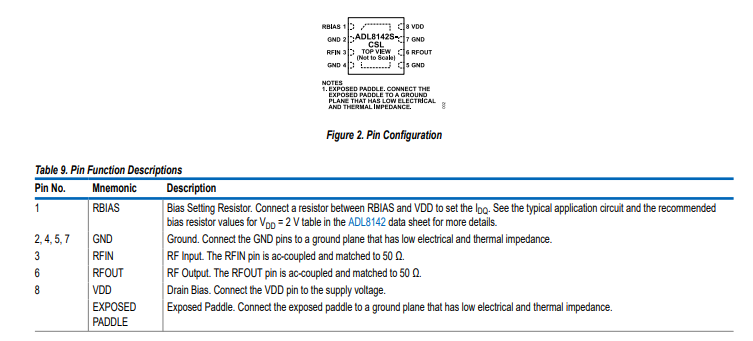

引脚配置和功能描述

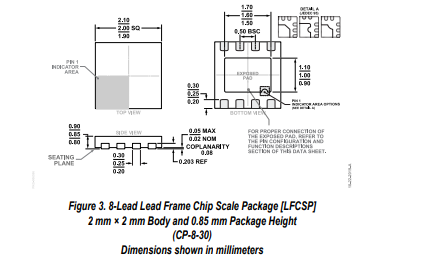

外形图

应用

• 近地轨道 (LEO) 空间有效载荷
• 卫星通信
