ADL8121 GaAs、pHEMT、MMIC、低噪声放大器，0.025 GHz至

ADL8121是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)低噪声宽带放大器，工作频率范围为0.025 GHz至12 GHz。

数据手册：*附件：ADL8121 GaAs、pHEMT、MMIC、低噪声放大器，0.025 GHz至12 GHz技术手册.pdf

在0.025 GHz至10 GHz频率范围内，ADL8121提供16.5 dB典型增益、2.5 dB典型噪声系数和36 dBm典型输出三阶交调截点(OIP3)，采用5 V电源电压时功耗仅为95 mA。在0.025 GHz至10 GHz频率范围内，21.5 dBm的典型饱和输出功率(P SAT )可以使低噪声放大器(LNA)用作ADI公司众多平衡式、同相和正交(I/Q)或镜像抑制混频器的本振(LO)驱动器。

ADL8121还具有内部匹配50 Ω的输入和输出，非常适合基于表贴技术(SMT)的应用且采用符合RoHS标准的2 mm x 2 mm、6引脚LFCSP封装。

特性

• 低噪声指数：0.025 GHz 到 10 GHz 范围内为 2.5 dB（典型值）
• 单一正电源（自偏置）
• 高增益：0.025 GHz 到 10 GHz 范围内为 16.5 dB（典型值）
• 高 OIP3：0.025 GHz 到 10 GHz 时为 36 dBm（典型值）
• 兼容 RoHS 的 6 引脚 2 mm × 2 mm LFCSP

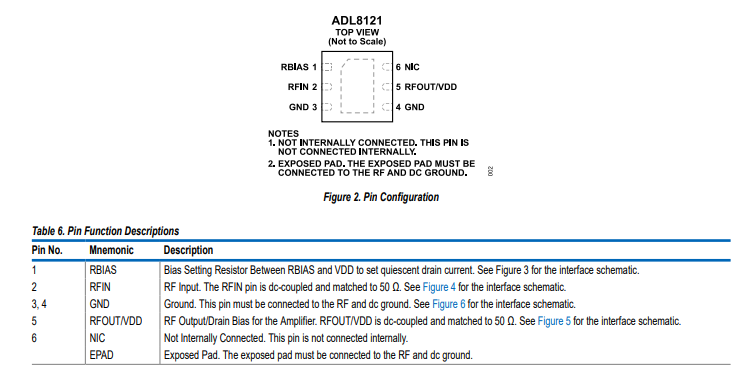

引脚配置和功能描述

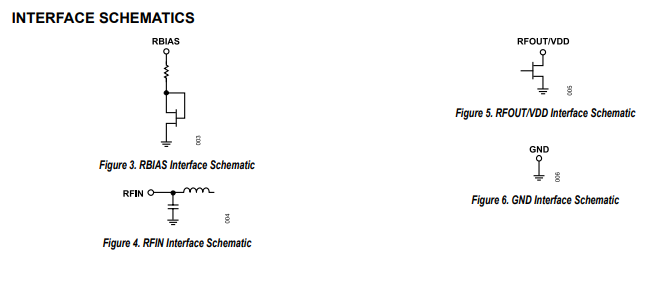

接口示意图

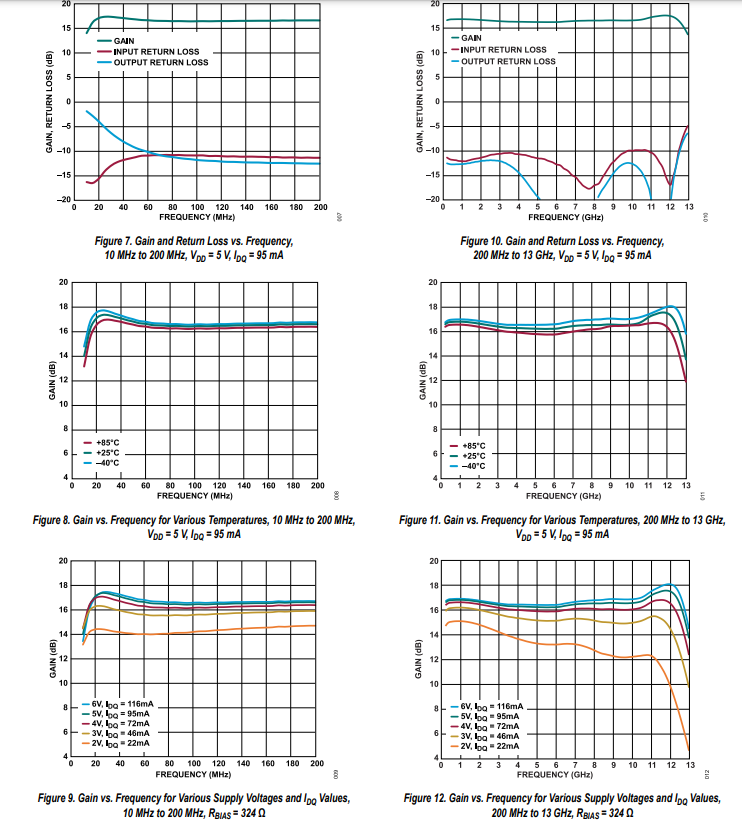

典型特性

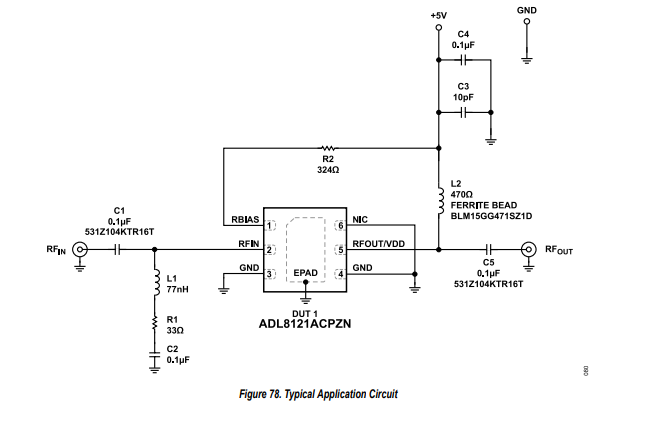

典型应用

应用

• 测试仪器仪表
• 军事通信
• 军用雷达
• 电信
