江苏润石RS8417/RS8418系列运算放大器介绍

压摆率（Slew Rate）决定着输出信号建立的时间，包括Low to High和High to Low两种情况。运算放大器有很多指标是互相掣肘的，比如带宽与功耗，带宽越高，功耗就越大；通常芯片设计上，压摆率与单位增益带宽参数相对应，也就是压摆率以满足单位增益带宽为设计目标，如果要在这种设计架构的运算放大器里选择高压摆率的型号，就要选单位增益带宽高的型号，相应的，芯片功耗也就必然提高。

在各种运动控制系统，对马达驱动的电流、电压的检测要求响应速度尽可能高，除了放大回路能快速对信号进行调理外，也要求输出信号能够快速的建立起来，以让控制系统能快速识别到信号，为满足这类应用，增强压摆率的运算放大器应运而生。

RS8417/RS8418系列运算放大器包括单路的RS8417和双路的RS8418两款，采用SR加速设计方案，大幅提高压摆率参数，同时进一步优化失调电压、EMI等参数，并且支持用作比较器，以使其能满足更多的应用场景。

RS8417/RS8418采用BCD 工艺设计，主要参数特性如下：

Ø高压摆率 4.5V/μs；

Ø单位增益带宽1.5MHz；

Ø低功耗：150μA/通道；

Ø输入失调电压常温最大1mV；

Ø低温漂±1μV/°C

Ø输入偏置电流低至20pA；

Ø低功耗2.2mA

Ø过载恢复时间2μs；

Ø轨对轨输入/输出；

Ø支持比较器应用；

Ø电源纹波抑制比PSRR 120dB；

Ø共模抑制比CMRR 120dB；

Ø开环增益135dB；

Ø宽工作电压范围，4.0V~36V；

Ø增强EMIRR滤波性能；

Ø扩展工业级工作温度范围-40°C~125°C。

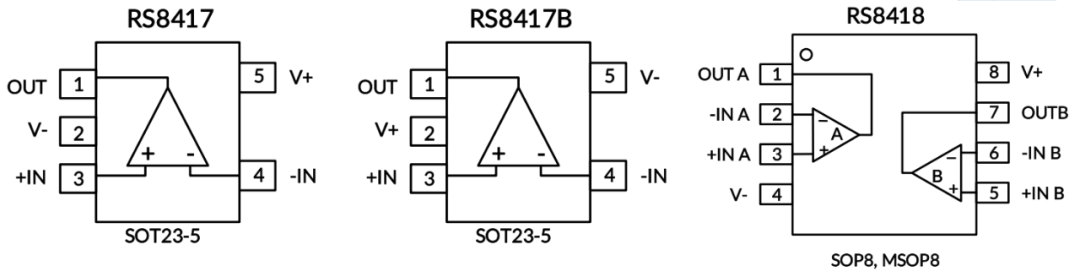

图1： RS8417/RS8418封装和管脚定义

RS8417提供标准SOT23-5封装，RS8418提供标准SOP8/MSOP8封装，封装尺寸和管脚定义都与当前市场通用产品兼容，欢迎各界工程师朋友索样评测。
