TLV8801 单路、5.5V、6kHz、超低静态电流 (450nA)、R

TLV8801（单通道）和 TLV8802（双通道）系列超低功耗运算放大器是无线和低功耗有线设备中 成本优化型感测应用的 理想选择。对于 CO 检测器、烟雾检测器和运动检测安全系统（如 PIR 运动检测）这类电池运行寿命至关重要的设备，TLV880x 放大器可最大限度降低其功耗。此类器件的互补金属氧化物半导体 (CMOS) 输入级经过精心设计，能够实现超低安培电流，从而降低 IBIAS 和 IOS 误差，否则会影响敏感 应用， （例如带有兆欧级反馈电阻的互阻抗放大器 (TIA) 配置）以及高源阻抗感测 应用产生影响的绝佳选择。此外，内置的电磁干扰 (EMI) 保护功能可降低器件对手机、WiFi、无线发射器、标签阅读器所发出意外射频 (RF) 信号的灵敏度。

数据手册：*附件：TLV8801 单路、5.5V、6kHz、超低静态电流 (450nA)、RRIO 运算放大器技术手册.pdf

TLV8801（单通道）和 TLV8802（双通道）版本分别采用符合行业标准的 5 引脚 SOT-23 和 8 引脚 VSSOP 封装。

特性

• 对于成本优化型系统
• 毫微功耗电源电流：320nA/通道
• 偏移电压：4.5mV（最大值）
• 低 TcVos：1µV/°C
• 单位增益带宽：6kHz
• 单位增益稳定
• 低输入偏置电流：0.1pA
• 宽电源电压范围：1.7V 至 5.5V
• 轨到轨输出
• 无输出反转
• EMI 保护
• 温度范围：–40℃ 至 125℃
• 行业标准封装：
– 5 引脚小外形尺寸晶体管 (SOT)-23 封装（单通道版本）
– 8 引脚超薄小外形尺寸 (VSSOP) 封装（双通道版本）

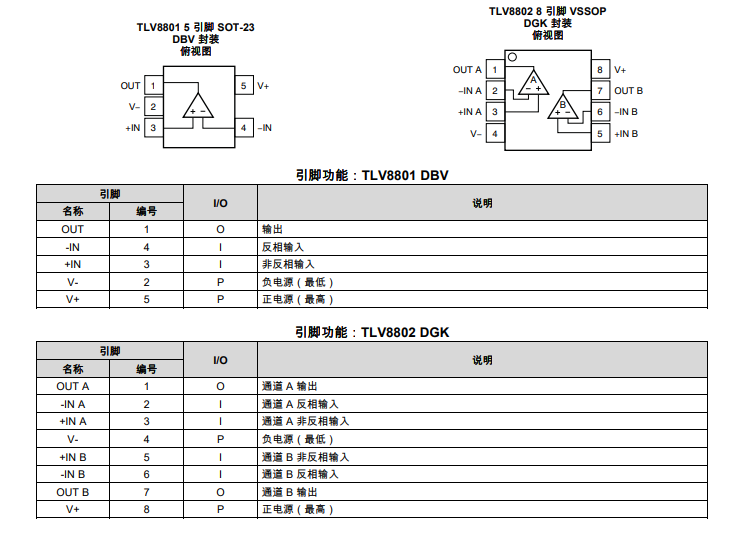

引脚功能和配置

典型特性

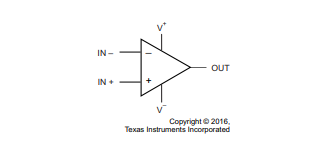

功能方框图

应用
• 气体检测器（例如 CO 检测器和 O2 检测器）
• 使用 PIR 传感器的运动检测器
• 离子化烟雾报警器
• 温度调节装置
• 远程传感器、IoT（物联网）
• 有效的射频识别 (RFID) 阅读器和标签
• 便携式医疗设备
• 便携式血糖监护仪
