LPV811 单通道 450nA 毫微功耗精密运算放大器技术手

LPV811（单通道）和 LPV812（双通道）系列超低功耗精密运算放大器是由电池供电的无线设备和低功耗有线设备中“常开”感测 中的 感测应用。凭借 8kHz 带宽、425nA 静态电流以及削减至 300µV 以下的偏移电压，LPV81x 放大器具备所需的高精度特性，同时能够为注重电池寿命的设备（例如气体检测器和便携式电子设备）将功耗降至最低。

数据手册：*附件：LPV811 单通道 450nA 毫微功耗精密运算放大器技术手册.pdf

除超低功耗特性外，LPV81x 放大器还具有实现毫微微安偏置电流的 CMOS 输入级，可用于阻抗源 应用。LPV81x 放大器还特有一个负轨感测输入级和一个相对于电源轨的摆幅为毫伏级的轨到轨输出级，从而尽可能保持最宽的动态范围。LPV81x 设有电磁干扰 (EMI) 保护，可降低来自手机、WiFi、无线电发射器和标签阅读器的无用射频信号对系统造成的影响。

特性
• 毫微功耗电源电流：425nA/通道
• 偏移电压：300µV（最大值）
• TcVos：1µV/°C
• 增益带宽：8kHz
• 单位增益稳定
• 低输入偏置电流：100fA
• 宽电源电压范围：1.6V 至 5.5V
• 轨到轨输出
• 无输出反转
• EMI 保护
• 温度范围：–40℃ 至 125℃
• 行业标准封装：
– 5 引脚小外形尺寸晶体管 (SOT)-23 封装（单通道版本）
– 8 引脚超薄小外形尺寸 (VSSOP) 封装（双通道版本）

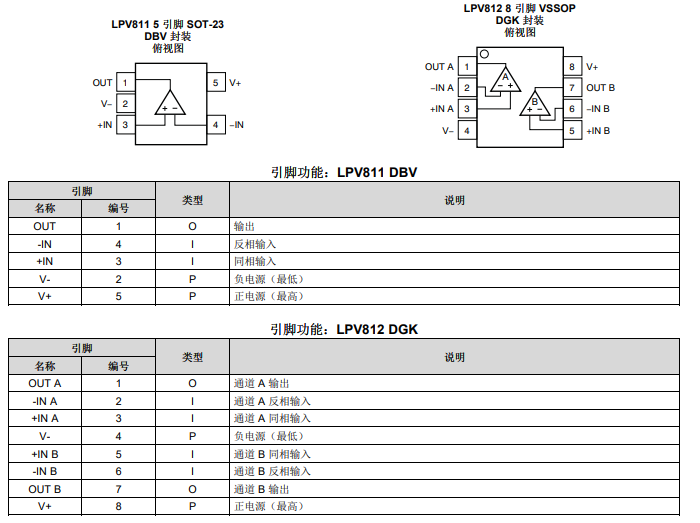

引脚功能和配置

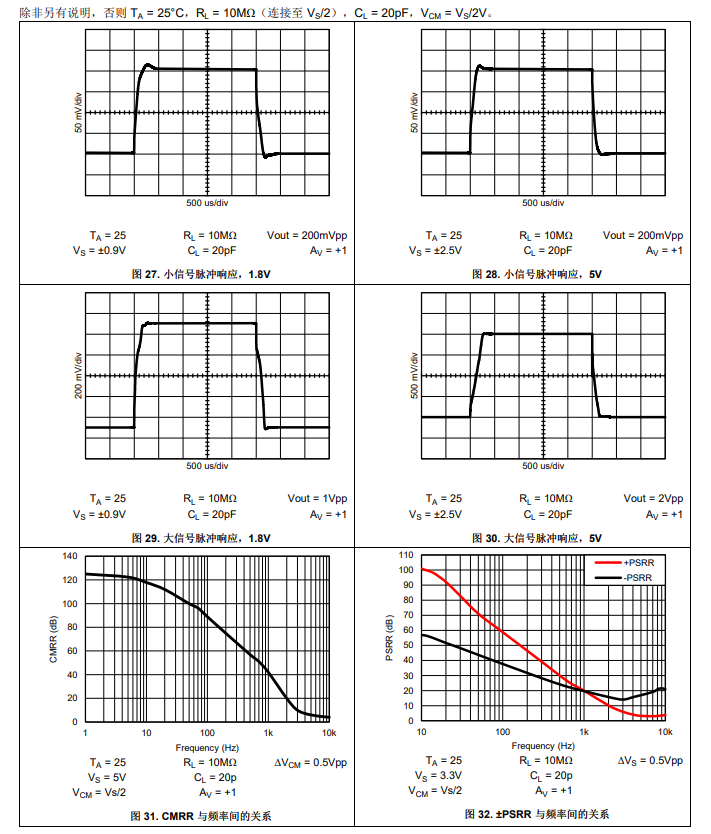

典型特性

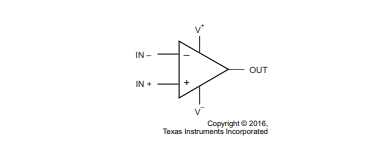

功能方框图

应用
• CO 和 O2 气体探测器 (TIDA-0756)
• PIR 运动检测器
• 电流感测
• 温度调节装置
• 物联网 (IoT) 远程传感器
• 有效的射频识别 (RFID) 阅读器和标签
• 便携式医疗设备
