LMH9235 具有集成平衡-非平衡变压器的、3.3GHz至4

LMH9235 器件是一款高性能、单通道、单端输入至差分输出接收射频增益块放大器，支持 3.6GHz 中心频段。该器件非常适合支持下一代 5G AAS 或小型蜂窝应用的要求，其中 LNA 增益不足以驱动模拟前端 (AFE) 的满量程。该射频放大器可提供 17dB 的典型增益，并具有 34dBm 输出 IP3 的出色线性性能，同时在整个 1dB 带宽内保持大约 3dB 的噪声系数。该器件在单端输入以及差分输出端内部匹配 50Ω 阻抗，可轻松与射频采样或零中频模拟前端 (AFE) 相连。

数据手册：*附件：LMH9235 具有集成平衡-非平衡变压器的、3.3GHz至4.2GHz、单端至差分放大器技术手册.pdf

该器件使用 3.3V 单电源供电，其有功功率约为 270mW，因此适用于高密度 5G 大规模 (MIMO) 应用。此外，该器件采用节省空间的 2mm x 2mm、12 引脚 QFN 封装。该器件的额定工作温度高达 105°C，可提供稳健的系统设计。该器件具有符合 JEDEC 标准的 1.8V 断电引脚，可为该器件快速断电和上电，适用于时分双工 (TDD) 系统。

特性
• 单通道、单端输入至差分输出射频增益块放大器
• 直接支持 3.3GHz – 3.8GHz 频带或通过外部匹配
组件支持 3.7GHz – 4.2GHz 频带
• 在整个频带内具有 17.5dB 的典型增益
• 低于 3dB 噪声系数
• 34.5dBm OIP3
• 18dBm 输出 P1dB
• 3.3V 单电源供电，具有 270mW 功耗
• 工作温度高达 105°C TC

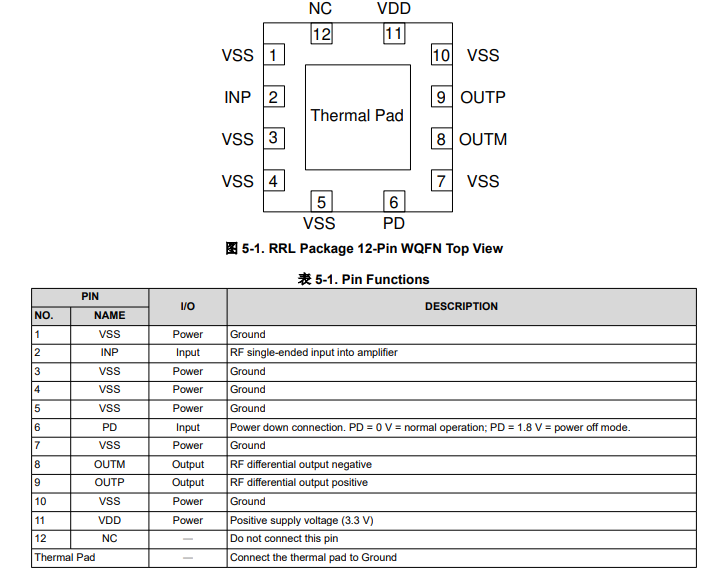

引脚功能和配置

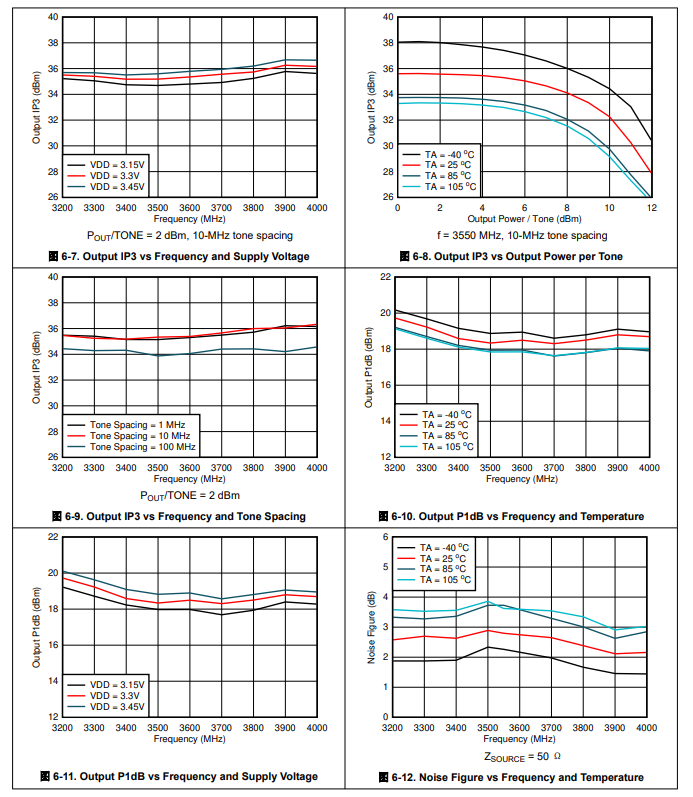

典型特性

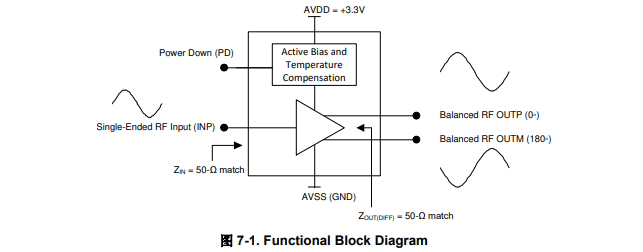

功能方框图

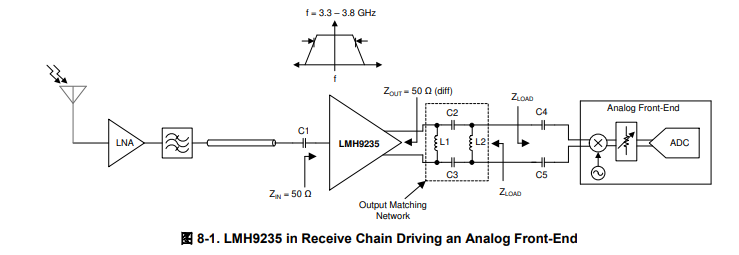

典型应用

应用
• 适用于高 GSPS ADC 的差分驱动器
• 单端到差分转换
• 平衡-非平衡变压器替代产品
• 射频增益块
• 小型蜂窝或 m-MIMO 基站
• 5G 有源天线系统 (AAS)
• 无线蜂窝基站
• 低成本无线电设备
