TLV9064-Q1 适用于成本优化型应用的汽车级、四路、

TLV9061（单通道）、TLV9062-Q1（双通道）和 TLV9064-Q1（四通道）是单路、双路和四路低压（1.8V 至 5.5V）运算放大器，具有轨至轨输入和输出摆幅能力。此类器件是具有成本效益的方法，适用于需要低电压运行、小型封装尺寸和高容性负载驱动能力的汽车应用。虽然 TLV906x-Q1 的容性负载驱动能力为 100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V 至 5.5V）而设计，性能规格类似于 OPAx316 和 TLVx316 器件，并与它们的非汽车级 TLV906x 对应产品相同。

数据手册：*附件：TLV9064-Q1 适用于成本优化型应用的汽车级、四路、5.5V、10MHz、RRIO运算放大器技术手册.pdf

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分类等级 3A
– 器件 CDM ESD 分类等级 C6
• 轨至轨输入和输出
• 低输入失调电压：±0.3mV
• 单位带宽增益积：10MHz
• 低宽带噪声：10nV/√Hz
• 低输入偏置电流：0.5pA
• 低静态电流：538µA
• 单位增益稳定
• 内置 RFI 和 EMI 滤波器
• 宽电源电压范围：1.8V 至 5.5V
• 由于具有电阻式开环输出阻抗，因此可在更高的容
性负载下更轻松地实现稳定
• 关断版本：TLV906xS
• 功能安全型
– 有助于进行功能安全系统设计的文档

引脚功能和配置

典型特性

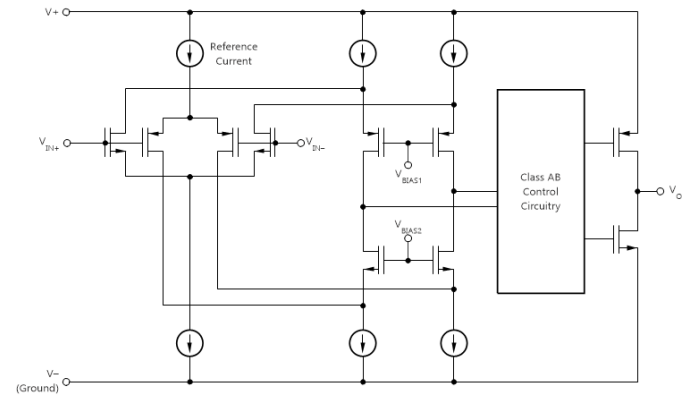

功能方框图

应用
• 针对 AEC-Q100 1 级应用进行了优化
• 信息娱乐系统与仪表组
• 被动安全
• 车身电子装置和照明
• HEV/EV 逆变器和电机控制
• 车载 (OBC) 和无线充电器
• 动力系统电流传感器
• 高级驾驶辅助系统 (ADAS)
• 单电源、低侧、单向电流感应电路
