TLV4011 具有集成基准电压的小型比较器技术手册

TLV4011是一款低功耗、高精度的比较器，具有精确的集成基准。两个外部电阻器可以连接到输入端，以产生低至1.226 V的可调电压阈值。

数据手册：*附件：TLV4011 具有集成基准电压的小型比较器技术手册.pdf

工厂微调的开关阈值和精确滞后相结合，使TLV4011适用于恶劣、嘈杂的环境中的电压和电流监测，在这些环境中，缓慢移动的输入信号必须转换为干净的数字输出。同样，输入上的短暂故障被排除，从而确保稳定的输出操作而不会出现错误触发。

在通电期间，当电源电压VDD变得高于0.8V时，RESET被断言（低）。此后，TLV4011监测输入并保持RESET有效（低），同时输入保持在阈值电压VIT以下。一旦输入上升到阈值电压VIT以上，RESET就被取消（高）。产品光谱设计用于1.8V、3.3V、5V和可调电源电压。

TLV4011采用5针SC-70封装，其特点是可在-40°C至85°C的温度范围内运行。

特征
•可调阈值低至1.226 V
•精度±1.5%阈值电压精度
•电源电流：3μA
•明渠输出
•温度范围：-40°C至85°C
•5针SC-70封装

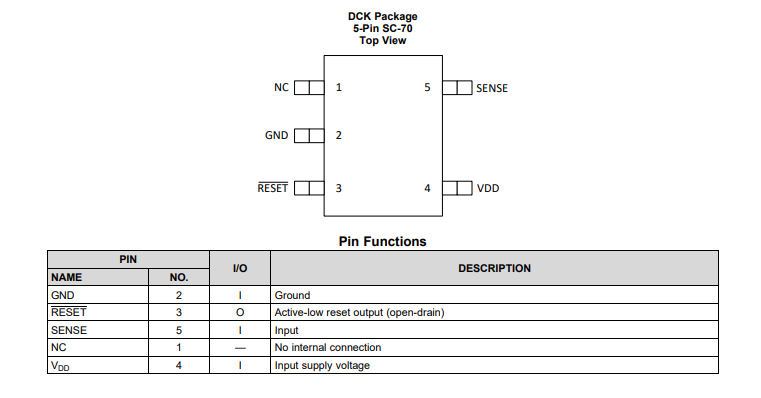

引脚功能和配置

典型特性

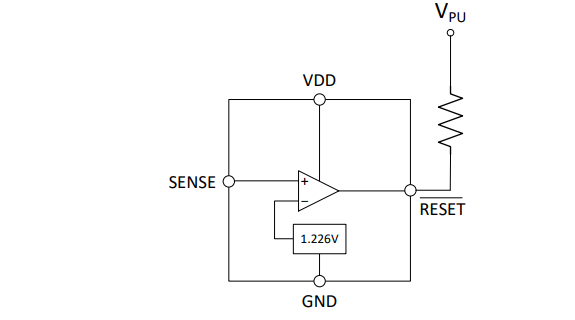

功能方框图

应用
•电表
•断路器
•恒温器
•无绳电动工具
