TLV9101 单通道、16V、1.1MHz、低功耗运算放大器技术

TLV910x 系列（TLV9101、TLV9102 和 TLV9104）是 16V 通用运算放大器系列。该系列具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（±300µV，典型值）、低温漂（±0.6µV/°C，典型值）和 1.1MHz 带宽。

数据手册：*附件：TLV9101 单通道、16V、1.1MHz、低功耗运算放大器技术手册.pdf

TLV910x 具有宽差分和共模输入电压范围、高输出电流（±80mA，典型值）、高压摆率（4.5V/µs，典型值）、低功耗运行（115µA，典型值）和关断功能，因而是一款稳定的低功耗、高性能运算放大器，适用于各种工业应用。

TLV910x 系列运算放大器采用微型尺寸封装以及标准封装，额定工作温度范围为 -40°C 至 125°C。

特性
• 轨至轨输入和输出
• 高带宽：1.1MHz GBW
• 低静态电流：每个放大器 120µA
• 低失调电压：±300µV
• 低失调电压漂移：±0.6µV/°C
• 低噪声：10 kHz 时为 28nV/√Hz
• 高共模抑制：110dB
• 低偏置电流：±10pA
• 高压摆率：4.5V/µs
• 宽电源电压：±1.35V 至 ±8V，2.7V 至 16V
• 强大的 EMIRR 性能：1.8GHz 时为 77dB

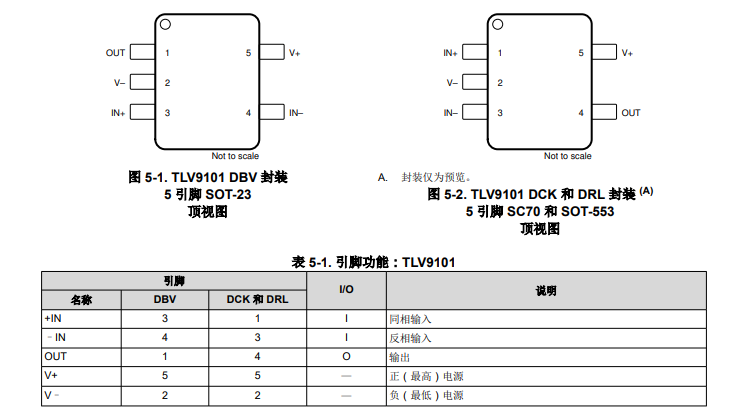

引脚功能和配置

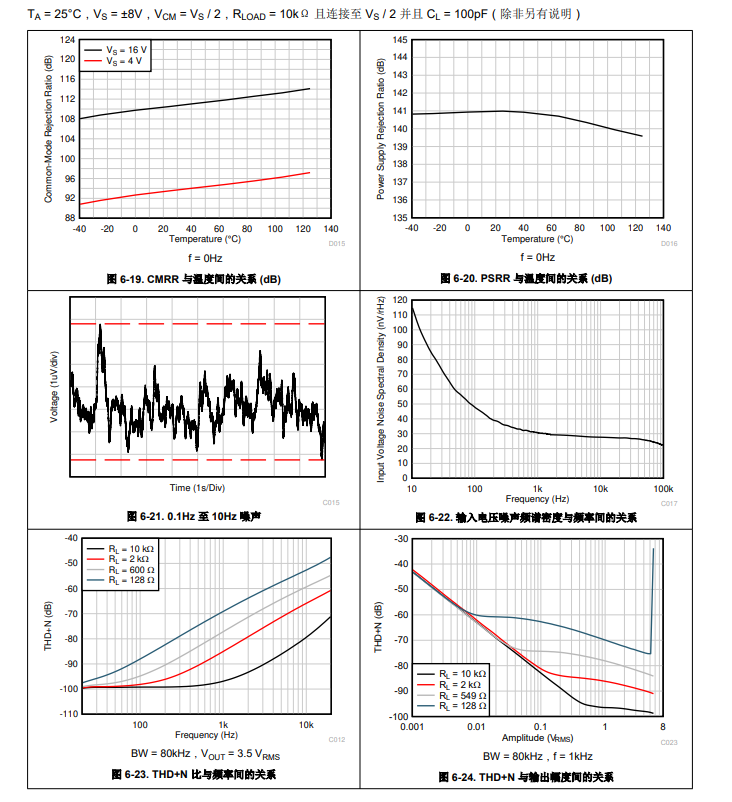

典型特性

功能方框图

应用
• 光学模块
• 便携式测试和测量
• 宏远程无线电单元 (RRU)
• 基带单元 (BBU)
• 电器
