LM2903B-Q1 汽车类双路差分商用比较器技术手册

LM2903B-Q1 器件是业界通用 LM2903-Q1 比较器系列的下一代版本。该下一代系列为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟以及更高的 2kV ESD 性能，并提供了直接替代的便利性。

数据手册：*附件：LM2903B-Q1 汽车类双路差分商用比较器技术手册.pdf

所有器件都包含两个独立的电压比较器，这些比较器可在广泛的电压范围内运行。如果两个电源的电压差处于 2V 至 36V 范围内且 VCC 比输入共模电压至少高 1.5V，那么也可以使用双电源。输出可以连接到其他集电极开路输出。

LM2903-Q1 和 LM2903B-Q1 符合 -40°C 至 +125°C 的 AEC-Q100 1 级温度范围。LM2903E-Q1 符合 -40°C 至 +150°C 的 0 级工作温度范围。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 0：-40°C 至 150°C 的环境工作温
度范围 (LM2903E-Q1)
– 器件温度等级 1：–40°C 至 125°C 环境工作温
度范围
– 器件 HBM ESD 分类等级 H1C
– 器件 CDM ESD 分类等级 C4B
• 改进了“B”器件的 2kV HBM ESD
• 可用于“B”器件的 Tri-Temp 测试
• 单电源或双电源
• 独立于电源电压的
低电源电流：
每个比较器 200uA（典型值）（“B”版本）
• 低输入偏置电流：3.5nA（典型值）（“B”器件）
• 低输入偏置电流：0.5nA（典型值）（“B”器件）
• 低输入偏移电压：±0.37mV（典型值）（“B”器件）
• 共模输入电压范围包括接地
• 差动输入电压范围等于最大额定电源电压：±36V
• 输出与 TTL、MOS 和 CMOS 兼容
• 功能安全型
– 可提供用于功能安全系统设计的文档

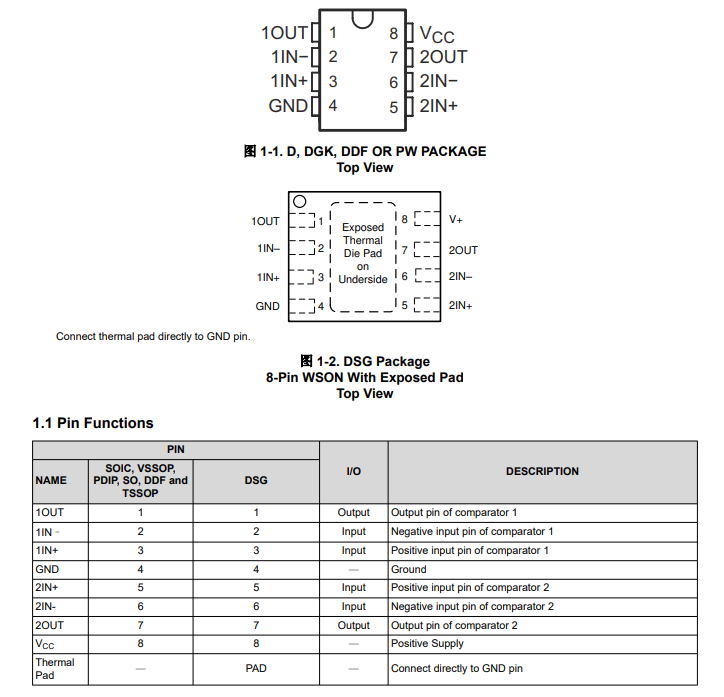

引脚功能和配置

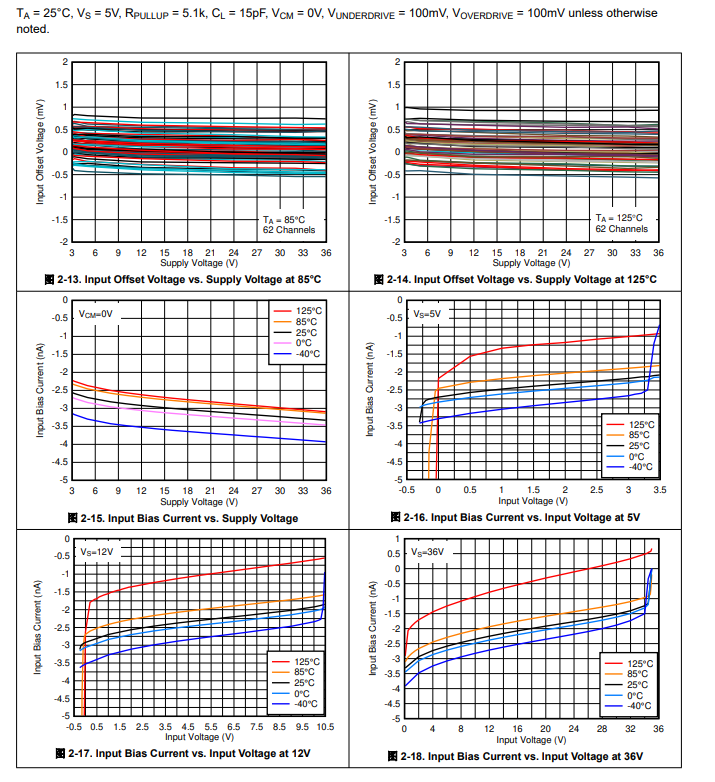

典型特性

功能方框图

应用
• 汽车
– HEV/EV 和动力总成
– 信息娱乐系统与仪表组
– 车身控制模块
• 工业
• 电器
