OPA862 12.6V、低噪声、单端到差分、高输入阻抗放

OPA862 是一款单端到差分模数转换器 (ADC) 驱动器，具有高输入阻抗，可直接连接传感器。该器件在增益设置为 2V/V 的条件下，仅需消耗 3.1mA 的静态电流即可实现 8.3nV/√Hz 的输出参考噪声密度。具有 1kΩ 电阻且增益设置为 1V/V 的全差分放大器必须低于 1nV/√ Hz，才可实现与 OPA862 等效的输出参考噪声密度 8.3nV/√ Hz。用户可使用外部电阻器对 OPA862 进行其他增益设置。该器件具有 400MHz 的高增益带宽积和 140V/µs 的压摆率。 因此，与同类的单端到差分 ADC 驱动器相比，该器件具有出色的线性度，可提供快速趋稳的 18 位性能。该器件包含一个用于设置输出共模电压的参考输入引脚。

数据手册：*附件：OPA862 12.6V、低噪声、单端到差分、高输入阻抗放大器技术手册.pdf

OPA862 完全可在 3V 至 12.6V 的宽电源电压范围内正常工作，并且具有轨至轨输出级。该器件使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造，在 18 位系统上实现了出色的低失真性能。在断电状态下，器件禁用模式的静态电流仅为 12µA。

OPA862 可在宽达 –40°C 至 +125°C 的工业温度范围内运行。

特性
• 宽电源电压范围：3V 至 12.6V
• 高输入阻抗：325MΩ
• 电压噪声：
– 输入参考噪声 (f ≥ 5kHz)：2.3nV/√ Hz
– 输出参考噪声 (f ≥ 10kHz)：8.3nV/√ Hz
• 差分输出失调电压：±700µV（最大值）
• 输出温漂：±1.5µV/°C（典型值）
• A2 偏置电流消除 IB：±5nA（典型值）
• 增益带宽积：400MHz
• 小信号带宽：44MHz (G = 2V/V)
• 压摆率：140V/µs
• HD2、HD3（VOD = 10VPP，50kHz）：
–122dBc、–140dBc
• 轨至轨输出：
– 高线性输出电流：60mA（典型值）
• 静态电流：3.1mA
• 禁用模式：12µA 静态电流
• 工作温度范围：
–40°C 至 +125°C

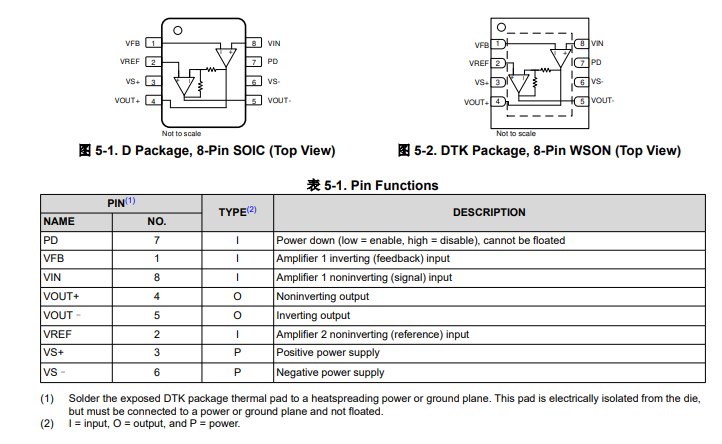

引脚功能和配置

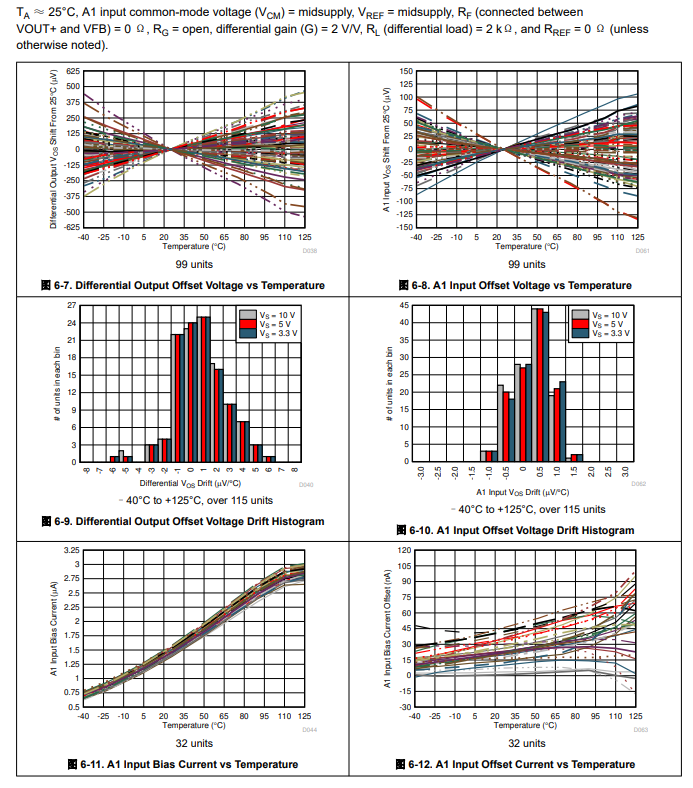

典型特性

功能方框图

应用
• 16 位和 18 位 ADC 驱动器
• 内存和 LCD 测试仪
• 数据采集 (DAQ)
• 测试和测量
• 跨阻放大器 (TIA)
• D 类音频放大器驱动器
• 压电式传感器接口
• 医疗仪器
