OPA462 180V、高带宽、高压摆率、单位增益稳定运算

OPA462 是一款高电压 (180V) 和高电流驱动 (45mA) 的运算放大器。该器件的特点是单位增益稳定，且具有 6.5MHz 增益带宽积。

数据手册：*附件：OPA462 180V、高带宽 (6.5MHz)、高压摆率、单位增益稳定运算放大器技术手册.pdf

OPA462 在过热条件下以及电流过载时会受到内部保护。该器件完全可以在 ±6V 至 ±90V 的宽电源电压范围内工作或者由 12V 至 180V 的单电源供电工作。状态标志是漏极开路输出，使该器件可以将标准低压逻辑电路作为基准。该高电压运算放大器具有出色的精度与宽输出摆幅，而且不存在相似运算放大器中会出现的反相问题。

可以通过启用/禁用 (E/D) 引脚来禁用输出。E/D 引脚具有公共回路引脚，可轻松与低压逻辑电路连接。此类禁用可在不干扰输入信号路径的情况下实现，不仅省电，还能保护负载。

OPA462 采用小型暴露金属焊盘封装，在工业温度范围（–40°C 至 +85°C）内能够散热。

特性
• 宽电源电压范围：
±6V (12V) 至 ±90V (180V)
• 高输出负载驱动：IO ±45mA
• 电流限制保护
• 过热保护
• 状态标志
• 独立输出禁用
• 增益带宽：6.5MHz
• 压摆率：32V/µs
• 宽温度范围：-40°C 至 +85°C
• 8 引脚 HSOIC (SO PowerPAD™) 封装

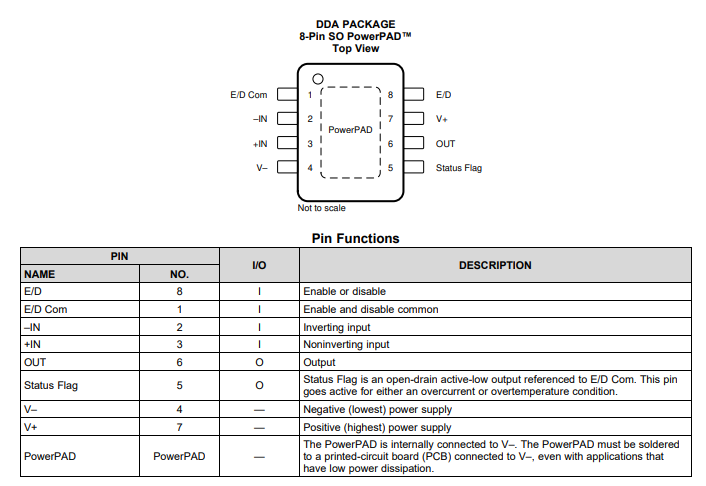

引脚功能和配置

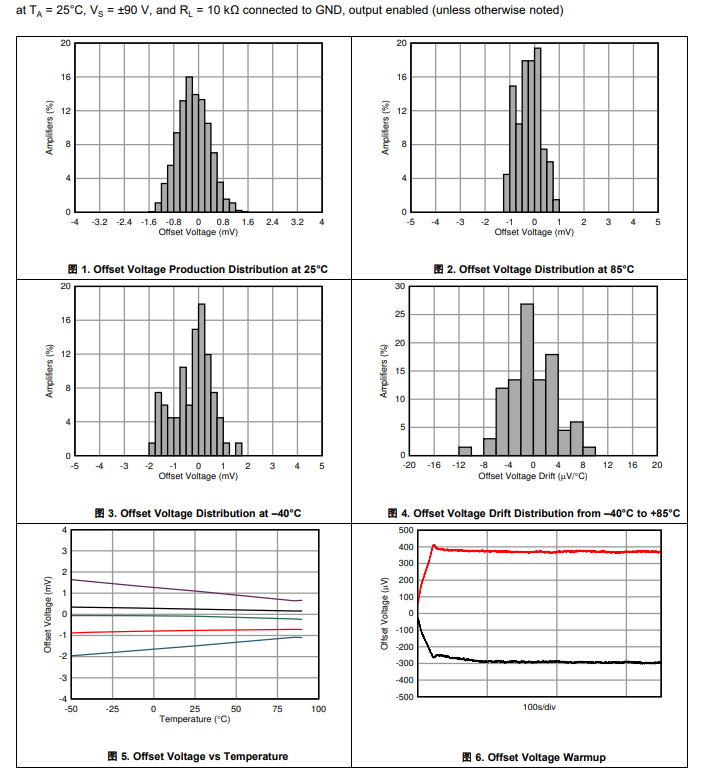

典型特性

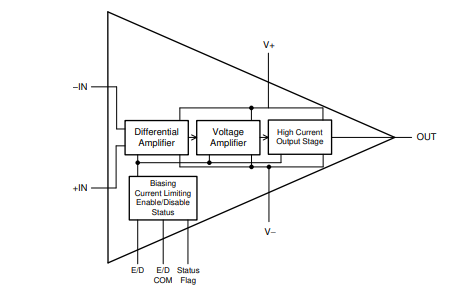

功能方框图

典型应用

应用
• 半导体测试
• 光学模块
• 实验室和现场仪表
• 半导体制造
• 多参数患者监护仪
• PC 和笔记本电脑显示面板
