INA597 精密（200µV 失调电压）、2MHz、88dB CMRR、低

INA597 是一款低功耗、高带宽差分放大器，适用于成本敏感型应用。INA597 由精密运算放大器和精密电阻器网络组成。电阻器的出色跟踪性能在工作温度范围内保持增益精度和共模抑制。INA597 具有诸如低失调电压（200µV，上限）、低温漂（上限：5µV/°C）、高压摆率 (18V/µs) 和高达 500pF 的高容性负载驱动等独特的功能，是一款稳定可靠的高性能差分放大器，适用于各种高电压工业应用。

数据手册：*附件：INA597 精密（200µV 失调电压）、2MHz、88dB CMRR、低功耗、e-trim™差分放大器技术手册.pdf

内部运算放大器的共模范围可扩展至负电源，从而使该器件能够在单电源应用中运行。该器件采用单电源（4.5V 至 36V）或双电源（±2.25V 至 ±18V）运行。

差分放大器为许多常用电路奠定了基石。INA597 提供此电路功能，而无需使用昂贵的精密电阻器网络。

特性
• 低失调电压：200μV（最大值）
• 低失调电压漂移：±5μV/°C（最大值）
• 低噪声：1kHz 时为 18nV/√Hz
• 低增益误差：±0.03%（最大值）
• 高共模抑制：88 dB（最小值）
• 高带宽：2MHz GBW
• 低静态电流：每个放大器 1.1 mA
• 高压摆率：18V/μs
• 高容性负载驱动能力：500pF
• 宽电源电压范围：
– 单电源：4.5V 至 36V
– 双电源：±2.25V 至 ±18V
• 额定温度范围：
–40°C 至 +125°C
• 封装：8 引脚 SOIC 和 VSSOP，10 引脚 VSON

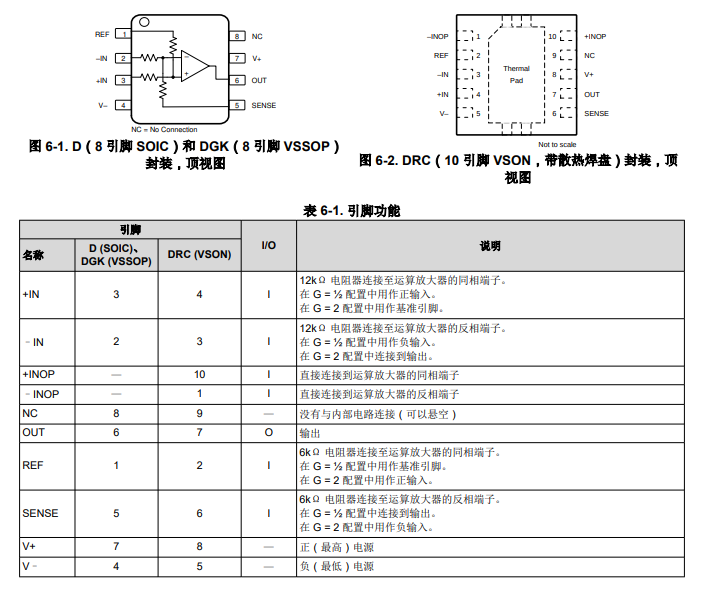

引脚功能和配置

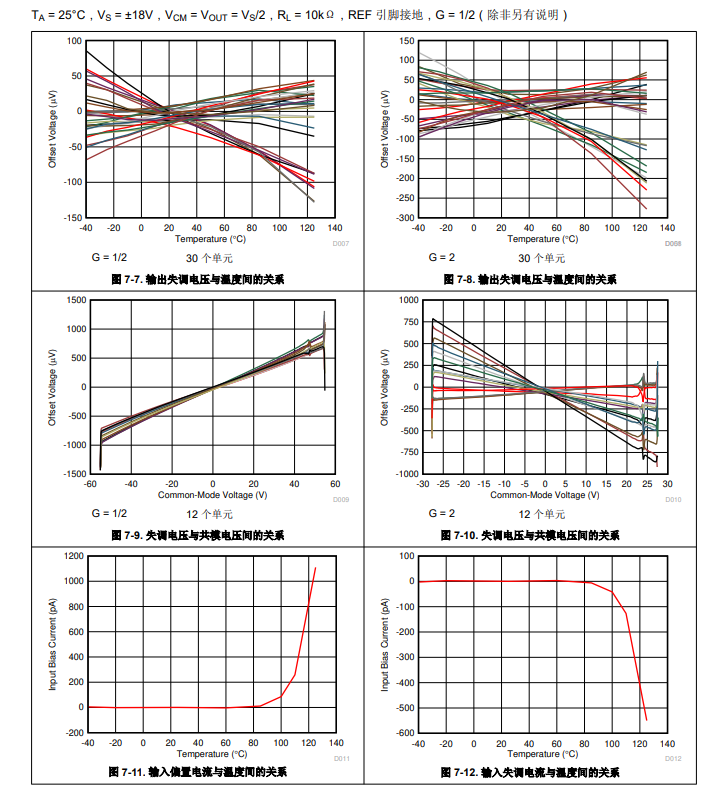

典型特性

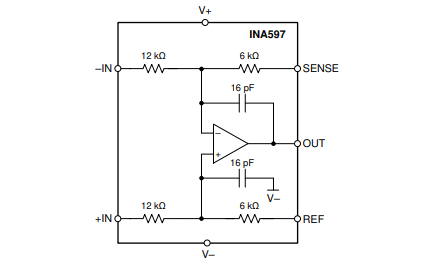

功能方框图

应用
• 数据采集 (DAQ)
• 用于资产跟踪的传感器模块和标签
• 流量发送器
• 光学模块
• 电源模块
• 交流驱动器位置反馈
• 伺服驱动器位置反馈
• 电压调节模块
