INA190-Q1 具有皮安级IB和使能引脚、符合AEC-Q100标准

INA190-Q1 是一款 汽车类、低功耗电压输出电流分流监控器（也被称为电流感测放大器）。 此器件常用于监控直接连接到汽车类 12V 电池的系统。 INA190-Q1 可在独立于电源电压的 –0.2V 至 +40V 共模电压下感测分流器上的压降。 此外，输入引脚还具有 42V 的绝对最大电压。

数据手册：*附件：INA190-Q1 具有皮安级IB和使能引脚、符合AEC-Q100标准的、40V、双向、超精密电流检测放大器技术手册.pdf

该器件的低输入偏置电流允许使用较大的电流感测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA190-Q1 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 65 µA ，而在禁用时仅为 0.1 µA。提供了五种固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并且采用 SC70 和 SOT-23 封装。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 提供功能安全
– 有助于进行功能安全系统设计的文档
• 低输入偏置电流：500 pA（典型值）
（支持微安级电流测量）
• 低功耗：
– 低电源电压 VS：1.7V 至 5.5V
– 低关断电流：100 nA（最大值）
– 低静态电流：25°C 时为 50 μA（典型值）
• 精度：
– 共模抑制比：132 dB（最小值）
– 增益误差：±0.2%（A1 器件）
– 增益漂移：7 ppm/°C（最大值）
– 失调电压 VOS：±15 μV（最大值）
– 失调漂移： 80 nV/°C（最大值）
• 宽共模电压：–0.2V 至 +40V，可承受高达 42V 的电压
• 双向电流感测功能
• 增益选项：
– INA190A1-Q1：25 V/V
– INA190A2-Q1：50V/V
– INA190A3-Q1：100V/V
– INA190A4-Q1：200V/V
– INA190A5-Q1：500V/V

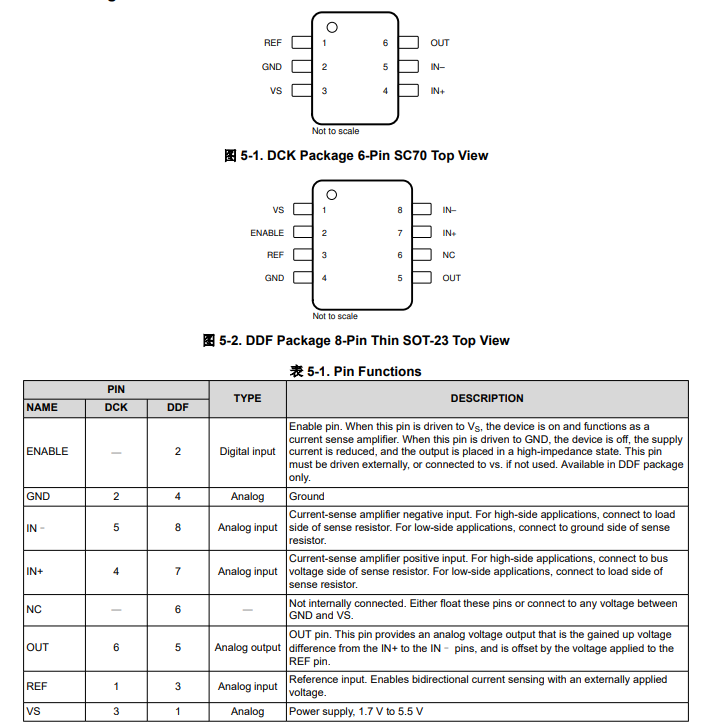

引脚功能和配置

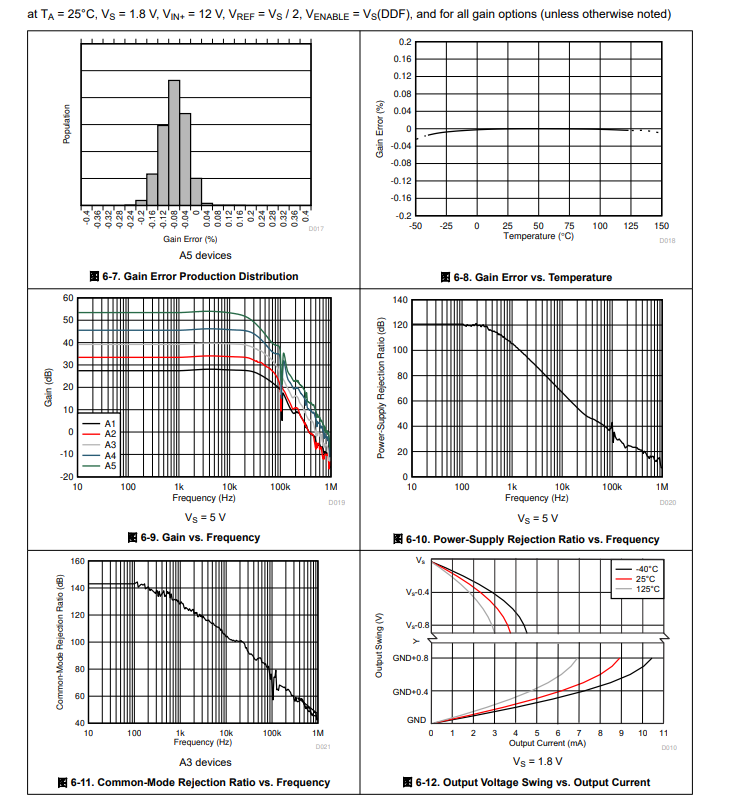

典型特性

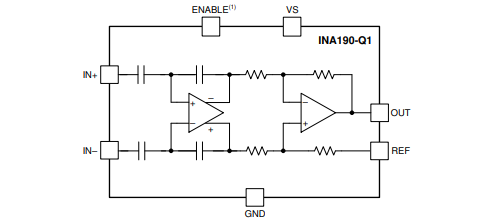

功能方框图

应用
• 车身控制模块 (BCM)
• 远程信息处理控制单元
• 紧急呼叫 (eCall)
• 电池管理系统 (BMS)
• 汽车音响主机
