INA186 具有皮安级输入偏置电流和使能引脚的、

INA186 是一款低功耗电压输出电流感测放大器（也被称为电流分流监控器）。 此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。 INA186 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下感测分流器上的压降。

数据手册：*附件：INA186 具有皮安级输入偏置电流和使能引脚的、40V、双向高精度电流检测放大器技术手册.pdf

INA186 的低输入偏置电流允许使用较大的电流感测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA186 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 90 µA。提供了五种固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并且采用 SC70、SOT-23-THIN 和 DSBGA 封装。 SC70 和 SOT-23 (DDF) 封装支持双向电流测量，而 DSBGA 封装仅支持单向电流测量。

特性
• 宽共模电压范围 VCM：
–0.2V 至 +40V
• 低输入偏置电流 IIB：500 pA（典型值）
（支持微安级电流测量）
• 低功耗：
– 低电源电压 VS：1.7V 至 5.5V
– 低静态电流 IQ：48 µA（典型值）
• 精度：
– 共模抑制比：120 dB（最小值）
– 增益误差 EG：±1%（最大值）
– 增益漂移：10 ppm/°C（最大值）
– 失调电压 VOS：±50μV（最大值）
– 失调漂移：0.5 μV/°C（上限）
• 双向电流检测功能
• 增益选项：
– INA186A1：25 V/V
– INA186A2：50V/V
– INA186A3：100V/V
– INA186A4：200V/V
– INA186A5：500V/V

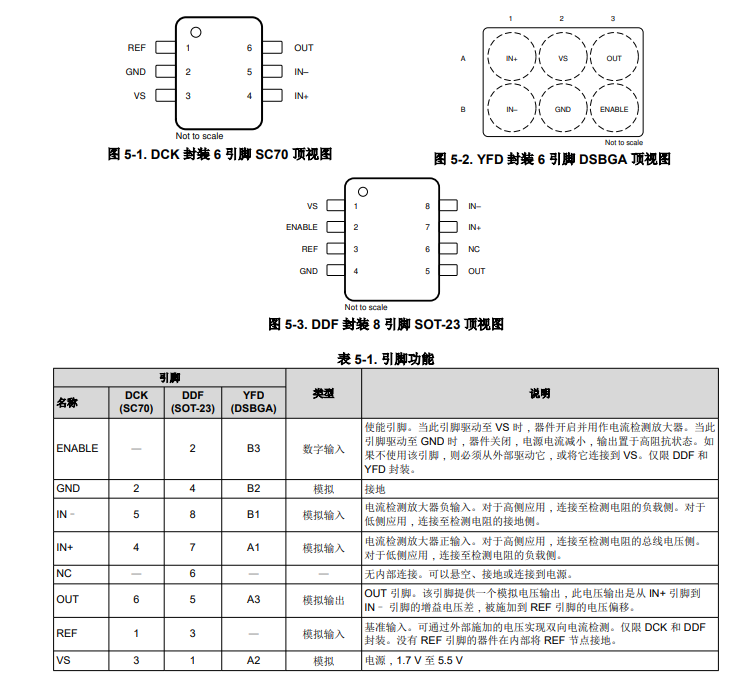

引脚功能和配置

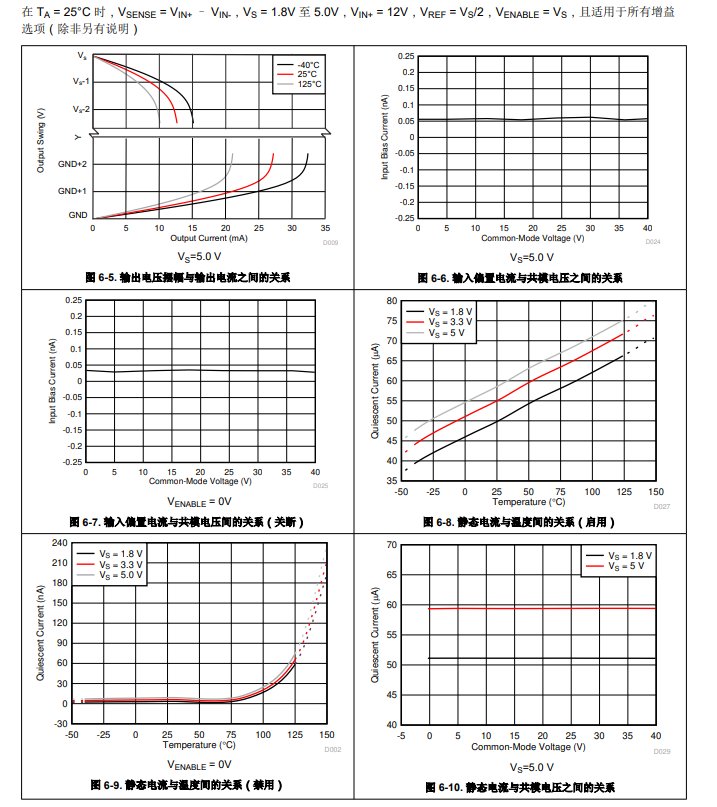

典型特性

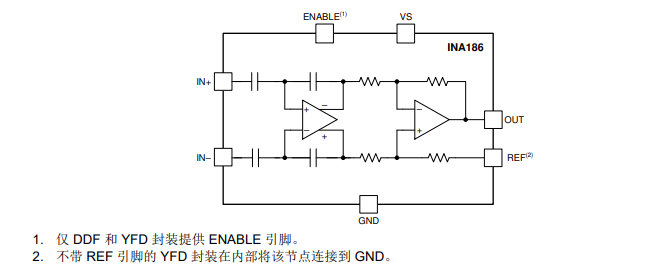

功能方框图

典型应用
INA186 的低输入偏置电流可实现对小值电流的精确监测。为了精确监测微安级的电流，请增加检测电阻的值以增加检测电压，从而减小失调电压引入的误差。图 8-6 显示了用于监测低值电流的电路配置。由于 INA186 的差分输入阻抗，应将 RSENSE 的值限制在 1kΩ 或更小，以获得更佳精度。

应用
• 标准笔记本电脑
• 智能手机
• 消费类电池充电器
• 基带单元 (BBU)
• 商用网络和服务器 PSU
• 电池测试
