TSV911 单路、5.5V、8MHz、RRIO运算放大器技术手册

TSV91x 系列单通道、双通道和四通道运算放大器专为通用 应用。此系列器件具有轨至轨输入和输出 (RRIO) 摆幅、宽带宽 (8MHz) 和低失调电压（0.3mV 典型值）等特性，专为需要在速度与功耗之间实现良好平衡的各种 应用 而设计。该运算放大器单位增益稳定，具有极低输入偏置电流，这些特性使其适用于具有高源阻抗的 应用 。该系列器件还具有低输入偏置电流，适用于传感器接口、电池供电和便携式 应用以及有源滤波。

数据手册：*附件：TSV911 单路、5.5V、8MHz、RRIO运算放大器技术手册.pdf

TSV91x 采用稳健耐用的设计，方便电路设计人员使用。特性 包括具有单位增益稳定的集成 RFI-EMI 抑制滤波器，在过驱条件下不会出现反相，以及具有高静电放电 (ESD) 保护（4kV HBM）。

特性
• 轨至轨输入和输出
• 低噪声：1kHz 时为 18nV/√Hz
• 低功耗：550µA（典型值）
• 高增益带宽：8MHz
• 工作电源电压范围：2.5V 至 5.5V
• 低输入偏置电流：1pA（典型值）
• 低输入失调电压：1.9mV（最大值）
• 低偏移电压漂移：±0.5µV/°C（典型值）
• ESD 内部保护：±4kV 人体模型 (HBM)
• 扩展温度范围：–40°C 至 +125°C

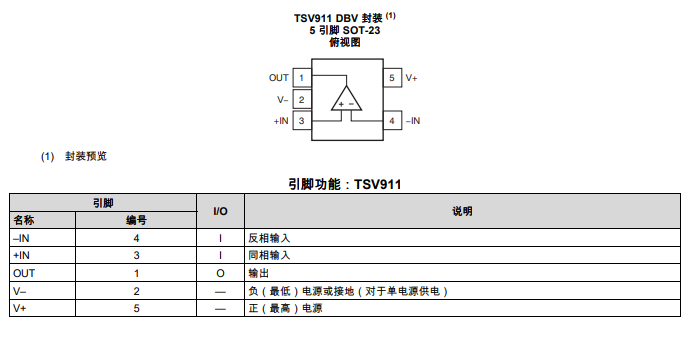

引脚功能和配置

典型特性

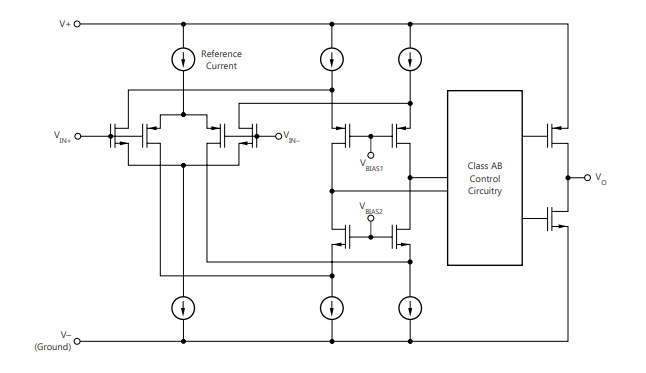

功能方框图

应用
• 电池供电类 应用
• 电机控制
• 电源模块
• HVAC：采暖、通风和空调
• 洗衣机
• 冰箱
• 医疗仪器
• 有源滤波器
• 传感器信号调节
• 音频接收器
• 车用信息娱乐
