OPA828 高速、36V、低噪声、RRO JFET运算放大器技术

OPA828 和 OPA2828 （ OPAx828） JFET 输入运算放大器是 OPA627 和 OPA827
的下一代产品，兼具高速度、高直流精度和高交流性能。这些运算放大器可提供低失调电压、低温漂、低偏置电流和低噪声，噪声仅为 60nVRMS 0.1Hz 至10Hz。 OPAx828 在 ±4V 至 ±18V 的宽电源电压范围内工作，每通道电源电流仅为 5.5mA（典型值）。

数据手册：*附件：OPA828 高速、36V、低噪声、RRO JFET运算放大器技术手册.pdf

凭借各种交流特性，包括 45MHz 增益带宽积 （GBW）、150V/µs 的压摆率和精密直流特性， OPAx828系列非常适合用于各种系统，其中包括高速和高分辨率数据采集系统（例如 16 位和 18 位混合信号系统）、跨阻（I/V 转换）放大器、滤波器、精密 ±10V
前端和高阻抗传感器接口应用。

OPAx828 采用 8 引脚 SOIC 封装和热增强型 8 引脚 HVSSOP PowerPAD™ 集成电路封装。

特性
• 低输入电压噪声密度：
1kHz 时为 4nV/√Hz
• 输入电压噪声：
0.1Hz 至 10Hz：60nVRMS
• 低输入偏置电流：
– 0.1pA (DGN)
– 1pA (D)
• 输入失调电压：
– 25μV (DGN)
– 50μV (D)
• 输入温漂：
– 0.2μV/°C (DGN)
– 0.45μV/°C (D)
• 多路复用器友好型输入
• 增益带宽：45MHz
• 压摆率：150 V/μs
• 14 位稳定时间：120ns
• 过载功率限制器
• 宽电源电压范围：±4V 至 ±18V
• 封装：
– D 封装：8 引脚 SOIC
– DGN 封装：8 引脚 HVSSOP

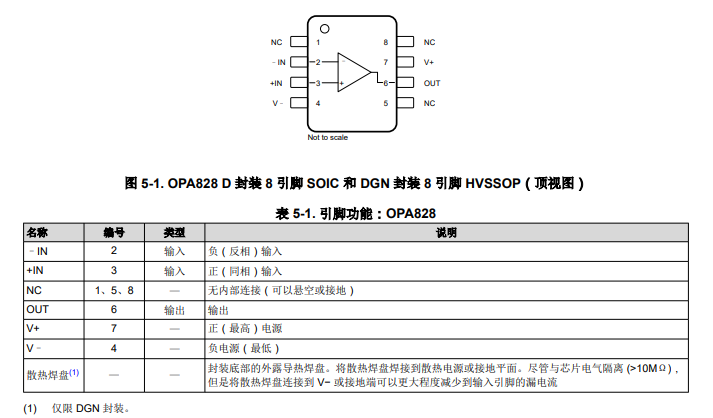

引脚功能和配置

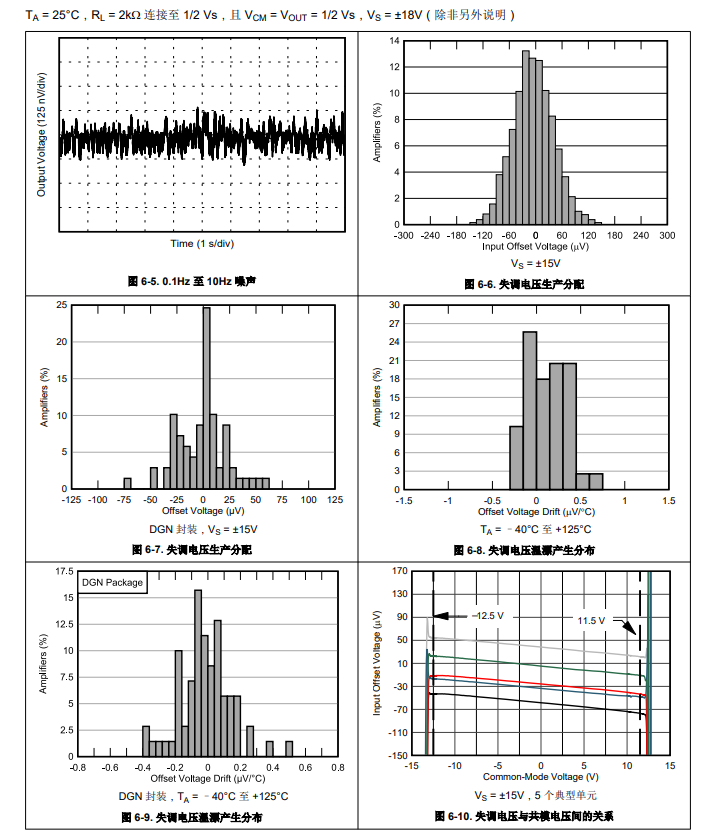

典型特性

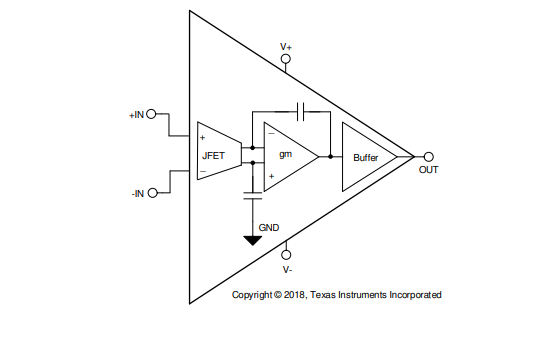

功能方框图

应用
• 数据采集 (DAQ)
• 光学模块
• 实验室和现场仪表
• 混合模块（AI、AO、DI、DO）
• 超声波扫描仪
