OPA4187 零温漂、低功耗、轨至轨输出、36V、运算放

OPAx187 系列运算放大器采用自动归零技术，可在时间和温度范围内同步提供低失调电压 (1µV) 以及近似为零的漂移。此类微型、高精度、低静态电流放大器提供高输入阻抗和流入高阻抗负载的摆幅在 5mV 电源轨范围内的轨至轨输出。输入共模范围包括负电源轨。单电源或双电源可在 4.5V 至 36V（±2.25V 至 ±18V）范围内使用。

数据手册：*附件：OPA4187 零温漂、低功耗、轨至轨输出、36V、运算放大器零技术手册.pdf

OPAx187 器件的单通道版本采用微型 8 引脚超薄小外形尺寸 (VSSOP) 封装、5 引脚 SOT-23 封装和 8 引脚小外形尺寸集成电路 (SOIC) 封装。双通道版本采用 8 引脚 VSSOP 和 8 引脚 SOIC 封装。四通道版本采用 14 引脚 SOIC、14 引脚 TSSOP 和 16 引脚 WQFN 封装。所有版本的额定工作温度范围均为 –40°C 至 +125°C。

特性
• 低失调电压：10μV（典型值）
• 零漂移：0.001µV/°C
• 低噪声：15nV/√Hz
• 电源抑制比 (PSRR)：160dB
• 共模抑制比 (CMRR)：140dB
• AOL：160dB
• 静态电流：100µA
• 宽电源电压：±2.25V 至 ±18V
• 轨至轨输出运行
• 输入包括负电源轨
• 低偏置电流：100pA（典型值）
• 已滤除电磁干扰 (EMI) 的输入
• 微型封装

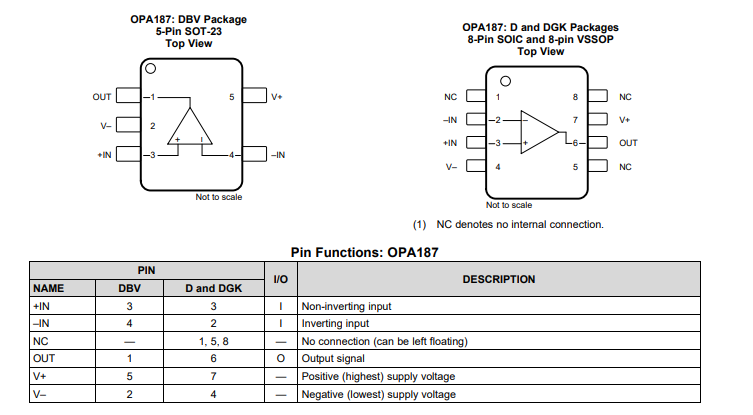

引脚功能和配置

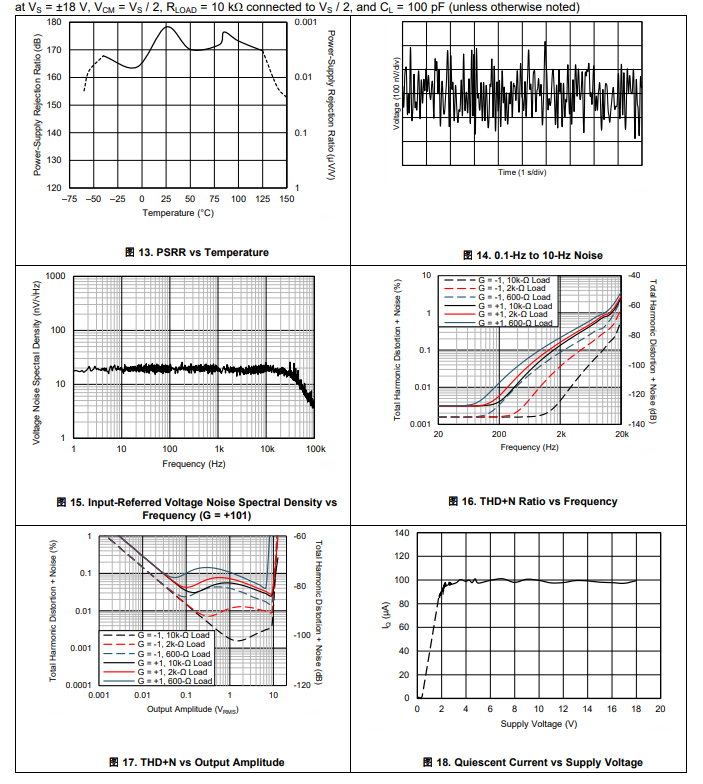

典型特性

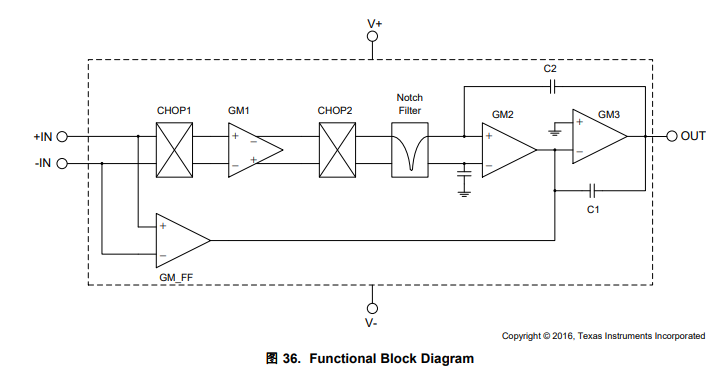

功能方框图

应用
• 桥式放大器
• 应力计
• 测试和测量仪器
• 变频器应用
• 温度测量
• 电子称
• 医疗仪表
• 热电阻 (RTD) 放大器
• 精密有源滤波器
• 低侧电流监控
