OPA2210 超低噪声、超β、高精度、36V、双通道运算

OPA210 和 OPA2210 ( OPAx210) 是 OPAx209 运算放大器的新一代产品。 OPAx210 精密运算放大器基于 TI 的精密超级 ß 互补双极半导体工艺进行构建，可提供超低闪烁噪声、低失调电压和低失调电压温漂。

数据手册：*附件：OPA2210 超低噪声、超β、高精度、36V、双通道运算放大器技术手册.pdf

OPAx210 可实现很低的电压噪声密度 (2.2nV/√Hz)，同时每个放大器仅消耗 2.5mA（最大值）的电流。这两款器件还提供轨到轨输出摆幅，有助于更大限度地扩大动态范围。

在精密数据采集应用中， OPAx210 可实现精度达 16 位的快速稳定时间，即使输出摆幅为 10V 也是如此。出色的交流性能、仅 35µV（最大值）的失调电压和 0.6µV/°C（最大值）的温漂使 OPAx210 非常适用于高速、高精度应用。

OPAx210 可在 ±2.25V 至 ±18V 的双电源宽电压范围或 4.5V 至 36V 的单电源宽电压范围内运行，并且具有 –40°C 至 +125°C 的额定工作温度范围。

特性
• 精密超级 ß 输入性能：
– 低失调电压：5µV（典型值）
– 超低温漂：0.1µV/°C（典型值）
– 低输入偏置电流：0.3nA（典型值）
• 超低噪声：
– 0.1Hz 至 10Hz 低噪声：90nVPP
– 低电压噪声：1kHz 时为 2.2nV/√Hz
• 高 CMRR：132dB（最小值）
• 增益带宽积：18MHz
• 压摆率：6.4 V/µs
• 低静态电流：2.5mA/每通道（最大值）
• 短路电流：±65 mA
• 宽电源电压范围：±2.25V 至 ±18V
• 无相位反转
• 轨到轨输出
• 业界通用封装

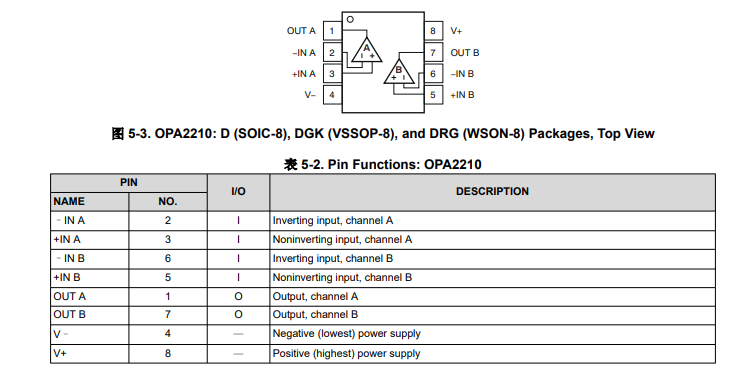

引脚功能和配置

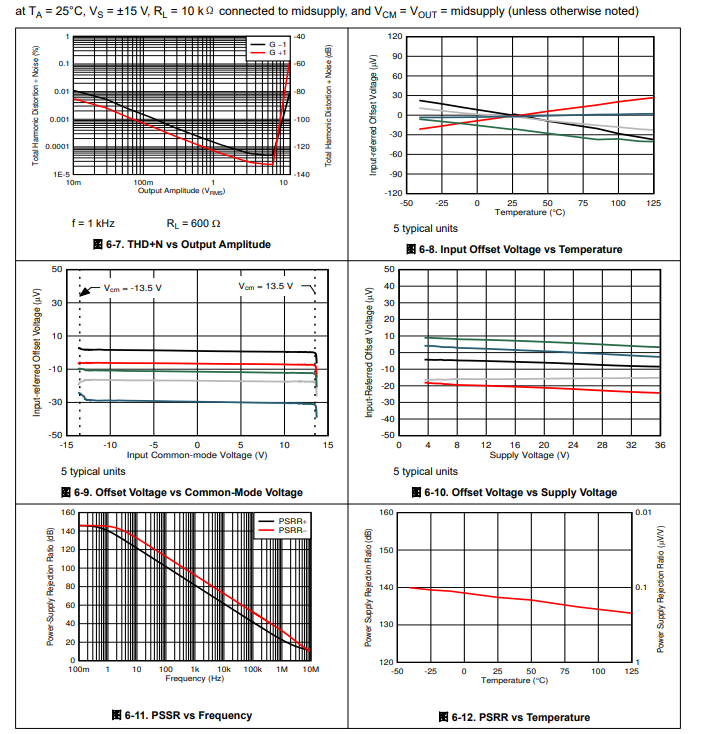

典型特性

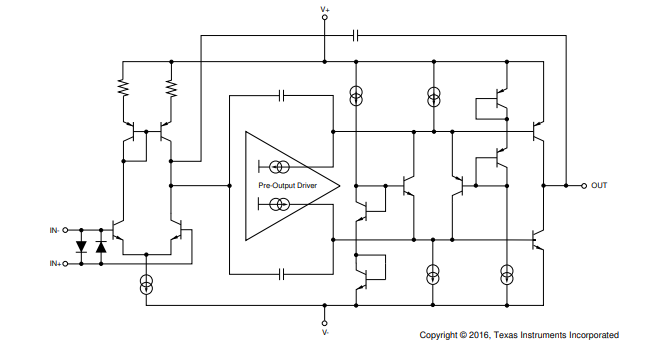

功能方框图

应用
• 超声波扫描仪
• 多参数患者监护仪
• 商用网络和服务器 PSU
• 半导体测试
• 频谱分析仪
• 实验室和现场仪表
• 数据采集 (DAQ)
• 专业麦克风和无线系统
