OPA2156 低噪声、高速、CMOS精密RRIO双通道运算放大

OPA2156 是计划推出的新一代 36V 轨至轨运算放大器中的第一款。

这款器件具有非常低的失调电压 (±25µV)、漂移 (±0.5µV/°C) 和低偏置电流 (±5pA)，同时还具有非常低的宽带电压噪声 (3nV/√Hz)。

数据手册：*附件：OPA2156 低噪声、高速、CMOS精密RRIO双通道运算放大器技术手册.pdf

OPA2156 拥有 独特特性，例如轨至轨输入和输出电压范围、宽带宽 (25MHz)、高输出电流 (100mA) 和高压摆率 (40V/µs)，是一款功能强大、性能出色的运算放大器，适用于高压精密工业 应用中节省电路板空间。

OPA2156 运算放大器可提供 8 引脚 SOIC 和 VSSOP 封装，可在 –40°C 至 +125°C 的工业温度范围内正常工作。

特性
• 超低噪声：10kHz 时为 3nV/√Hz
• 低失调电压：±25µV
• 低失调电压温漂：±0.5µV/°C
• 低偏置电流：±5pA
• 共模抑制：120dB
• 低噪声：10kHz 时为 3nV/√Hz
• 高带宽：25MHz GBW
• 开环电压增益：154dB
• 高输出电流：100mA
• 轨至轨输入和输出
• 高压摆率：40V/µs
• 较短的建立时间：600ns（10V 阶跃，0.01%）
• 宽电源电压范围：±2.25V 至 ±18V，4.5V 至 36V
• 行业标准封装：
– SOIC-8 和 VSSOP-8 双列封装

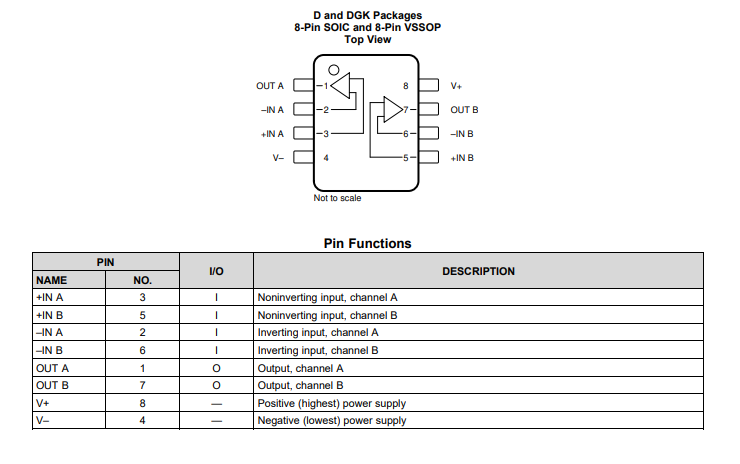

引脚功能和配置

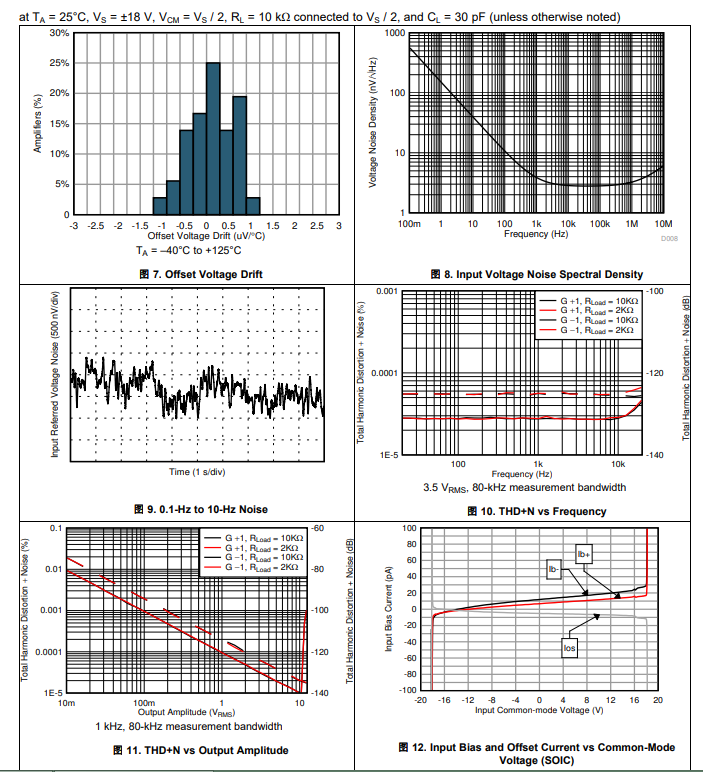

典型特性

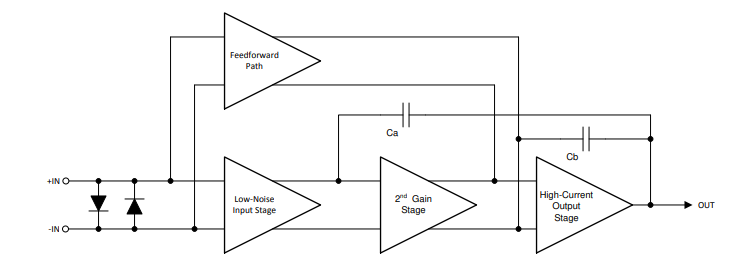

功能方框图

应用
• 数据采集 (DAQ)
• 光电二极管跨阻放大器
• 振动监控器模块
• 模拟输入模块
• 高分辨率 ADC 驱动器放大器
• 医疗设备
