OPA855 具有双极性输入的、8GHz、增益带宽积、解补

OPA855 是一款具有 双极输入的宽带低噪声运算放大器，适用于宽带跨阻和电压放大器应用。将该器件配置为跨阻放大器 （TIA） 时， 8GHz 增益带宽积
（GBWP） 能够 以高达几十千欧的跨阻增益实现高闭环带宽。

数据手册：*附件：OPA855 具有双极性输入的、8GHz、增益带宽积、解补偿跨阻放大器技术手册.pdf

展示了将 OPA855 配置为 TIA 时，该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时的带宽范围为从直流到左轴上计算得出的频率
（f ）。 OPA855 封装具有一个反馈引脚 （FB），可简化输入和输出之间的反馈网络连接。

OPA855 经过优化，可在光学飞行时间 （ToF） 系统中运行，在该系统中， OPA855 与时数转换器（如
TDC7201）配合使用。可在具有差分输出放大器（如 THS4541 或 LMH5401）的高分辨率激光雷达系统中使用 OPA855 来驱动高速模数转换器
（ADC）。

特性
• 高增益带宽积：8GHz
• 解补偿，增益 ≥ 7V/V（稳定）
• 低输入电压噪声：0.98nV/√Hz
• 压摆率：2750V/µs
• 低输入电容：
– 共模：0.6pF
– 差分：0.2pF
• 宽输入共模范围：
– 与正电源相差 0.4V
– 与负电源相差 1.1V
• 3VPP 总输出摆幅
• 电源电压范围：3.3V 至 5.25V
• 静态电流：17.8mA
• 封装：8 引脚 WSON
– 裸片（预发布）
• 温度范围：-40°C 至 +125°C

引脚功能和配置

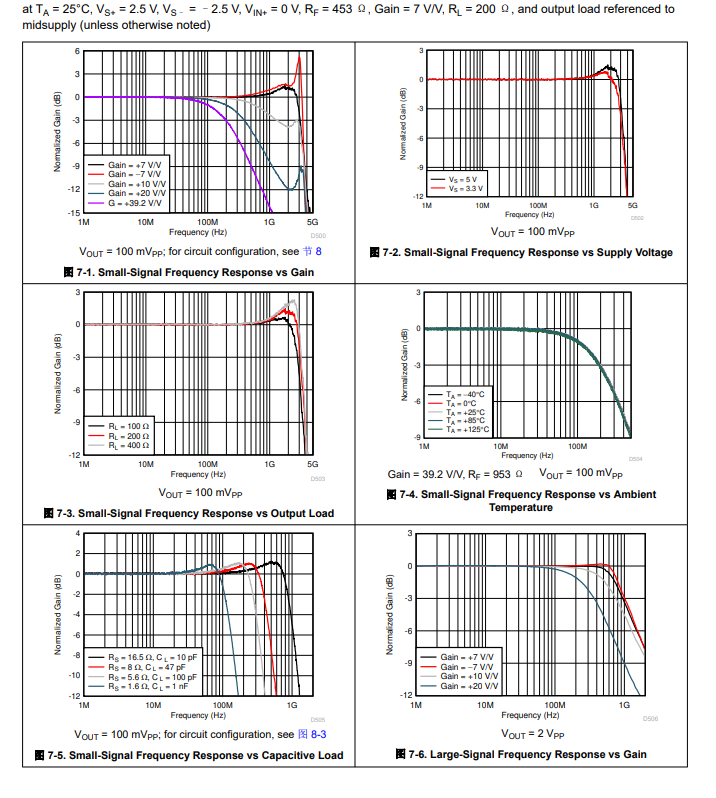

典型特性

功能方框图

应用
• 光时域反射计 (OTDR)
• 3D 扫描仪
• 激光测距
• 固态扫描激光雷达
• 光学 ToF 位置传感器
• 无人机视觉
• 工业机器人激光雷达
• 扫地机器人激光雷达
• 硅光电倍增器 (SiPM) 缓冲放大器
• 光电倍增管后置放大器
