INA190 具有皮安级IB和ENABLE引脚的、40V、双向超精

INA190 是一款低功耗、电压输出、电流分流监控器（也称为电流检测放大器）。此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。INA190 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下检测分流器上的压降。

数据手册：*附件：INA190 具有皮安级IB和ENABLE引脚的、40V、双向超精密电流检测放大器技术手册.pdf

该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA190 由 1.7V 至 5.5V 的单电源供电，在启用时消耗的最大电源电流为 65µA；而在禁用时仅为 0.1µA。提供五个固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并采用 UQFN、SC70 和 SOT-23 封装。

特征
•低输入偏置电流：500 pA（典型值）
（支持微安电流测量）
•低功耗：
–电源电压低，VS:1.7 V至5.5 V
–低关断电流：100 nA（最大）
–低静态电流：25°C时为50μA（典型值）
•准确性：
–共模抑制比：132 dB（最小）
–增益误差：±0.2%（A1设备）
–增益漂移：7 ppm/°C（最大）
–偏移电压，VOS：±15μV（最大）
–偏移漂移：80 nV/°C（最大）
•宽共模电压：-0.2 V至+40 V
•双向电流感应能力
•增益选项：
–在190a1:25伏/伏
–INA190A2:50 V/V
–INA190A3:100 V/V
–INA190A4:200伏/伏
–在190a5:500伏/分

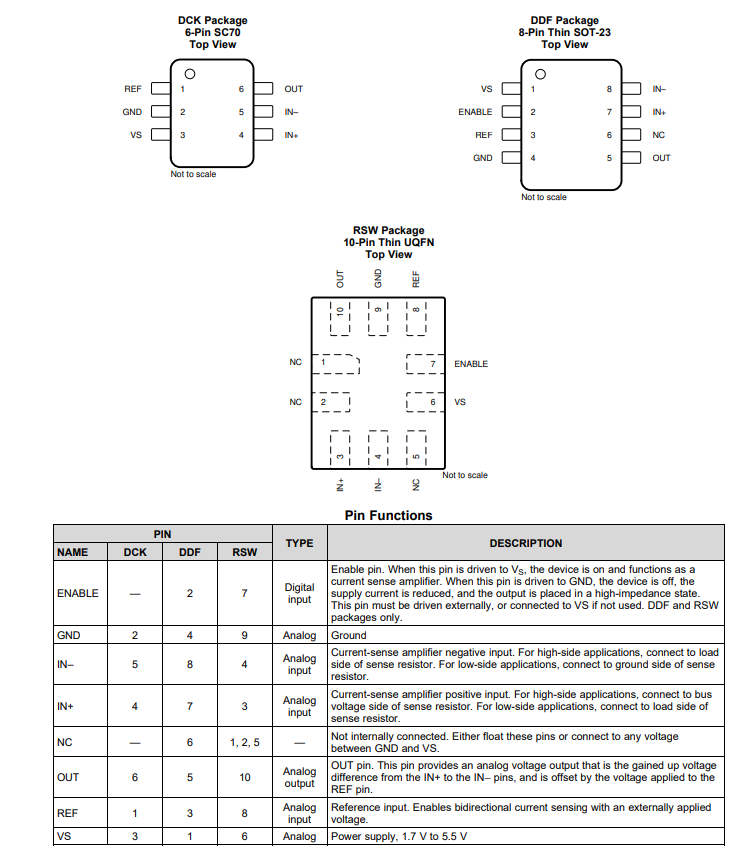

引脚功能和配置

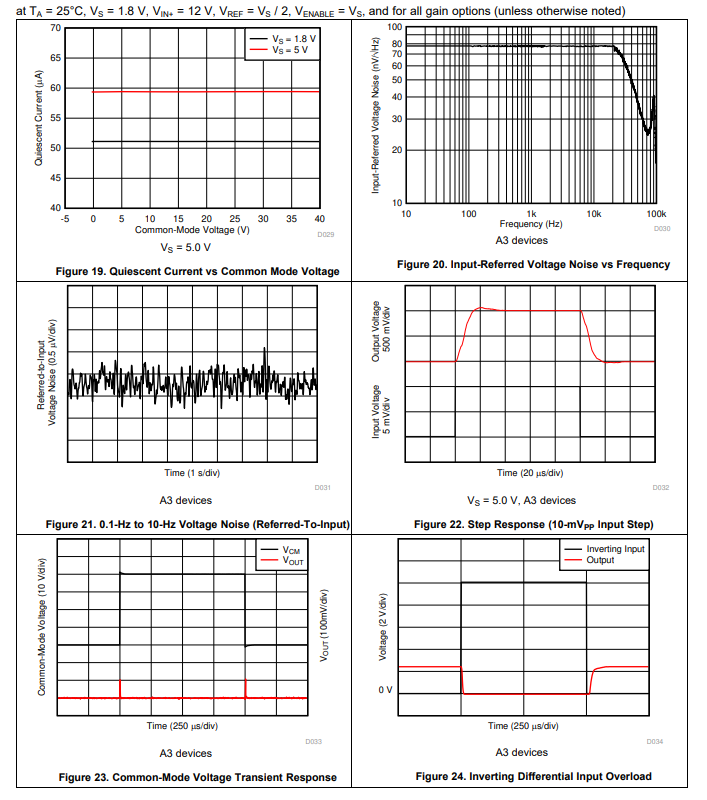

典型特性

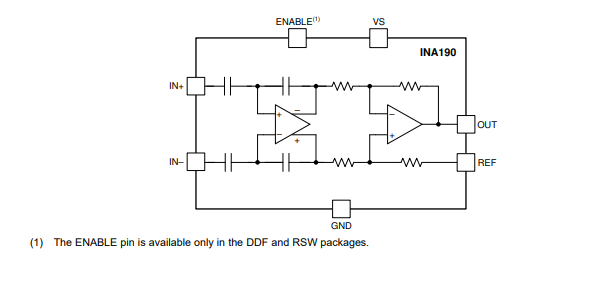

功能方框图

应用
•标准笔记本电脑
•智能手机
•消费者电池充电器
•基带单元（BBU）
•商户网络和服务器PSU
•电池测试
