TLV7081 毫微功耗微封装低电压比较器技术手册

TLV7081 是一款单通道纳瓦级功率比较器，工作电压低至 1.7V。该比较器采用 0.7mm × 0.7mm 超小型 WCSP 封装，使 TLV7081 适用于空间关键型设计，例如智能手机和其他便携式或电池供电 应用。

数据手册：*附件：TLV7081 毫微功耗微封装低电压比较器技术手册.pdf

TLV7081 具有 不依赖电源电压的广泛输入电压范围。拥有不依赖电源电压的输入范围使 TLV7081 即使在没有通电的情况下也可直接连接电源。

TLV7081 具有可上拉到 V+ 之上的漏极开路输出级，因此适用于电平转换器和双极至单端转换器。

特性
• 宽电源电压范围：1.7V 至 5.5V
• 370nA 静态电源电流
• 4µs 低传播延迟
• 漏极开路输出
• 独立输入电压范围最高可达 5.6V
• 内部磁滞：10mV
• 温度范围：-40°C 至 +125°C
• 封装：
– 0.7mm × 0.7mm WCSP (4)

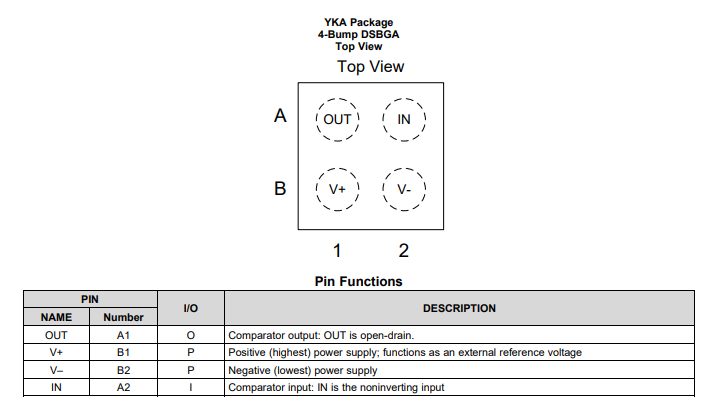

引脚功能和配置

典型特性

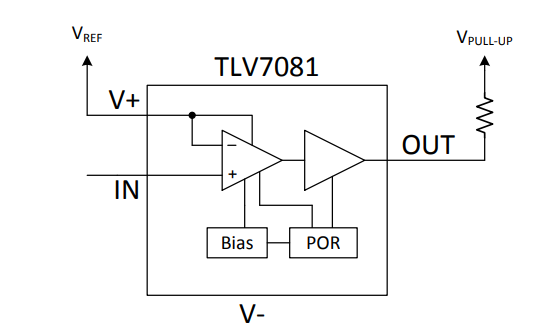

功能方框图

应用
• 智能手机
• 笔记本电脑和平板电脑
• 光学模块
• 数码相机
• 中继器和断路器
• 便携式医疗设备
• 门窗传感器
• 视频游戏控制器
