TLV6700 采用集成基准的低功耗窗口比较器技术手册

TLV6700 是一个工作电压范围为 1.8V 至 18V 的高电压窗口比较器。该器件拥有两个内部基准电压为 400mV 的高精度比较器和两个额定电压为 18V 的开漏输出。TLV6700 可以作为窗口比较器使用，也可以作为两个独立的比较器使用。可以使用外部电阻器设定监控电压。

数据手册：*附件：TLV6700 采用集成基准的低功耗窗口比较器技术手册.pdf

当 INA+ 上的电压下降至低于 (VITP - V HYS )时，OUTA 被驱动至低电平，当电压返回到相应阈值 (V ITP ) 之上时，OUTA 变为高电平。当 INB- 上的电压上升至高于 VITP时，OUTB 被驱动至低电平，当电压下降至低于相应阈值 (VITP - V HYS ) 时，OUTB 变为高电平。TLV6700 中的两个比较器都具有用于抑制短时毛刺脉冲的内置迟滞，从而确保稳定的输出运行，不会引起误触发。

TLV6700 采用薄型 SOT-23-6 和无引线 WSON-6 封装，所有封装型号的额定结温范围为 –40°C 至 125°C。

特性
• 宽电源电压范围：1.8V 至 18V
• 可调节阈值：低至 400mV
• 高阈值精度：
– 25°C 时最高为 0.5%
– 在工作温度范围内最高为 1.0%
• 低静态电流：5.5µA（典型值）
• 开漏输出
• 内部迟滞：5.5mV（典型值）
• 温度范围：–40°C 至 125°C
• 封装：
– 薄型 SOT-23-6
– WSON-6

引脚功能和配置

典型特性

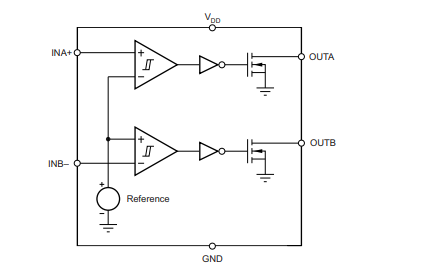

功能方框图

应用
• 笔记本电脑和平板电脑
• 智能手机
• 数码相机
• 视频游戏控制器
• 继电器和断路器
• 便携式医疗设备
• 门窗传感器
• 便携式电池供电类产品
