AMC1202 ±50mV输入、精密电流检测基本隔离式放大器

AMC1202 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离层隔开。该隔离栅经认证可提供高达 3kVRMS 的基本电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1 kVRMS 的工作电压。

数据手册：*附件：AMC1202 ±50mV输入、精密电流检测基本隔离式放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。

AMC1202 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的整个汽车温度范围内，在 PFC 级、直流/直流转换器、牵引逆变器和 OBC 中进行精确的电流控制。

集成的无分流器和无高侧电源检测功能可简化系统级设计和诊断。

特性
• ±50mV 输入电压范围，针对使用分流电阻器测量电
流进行了优化
• 固定增益：41
• 低直流误差：
– 失调电压误差：±50μV（最大值）
– 温漂：±0.8µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益漂移：±35ppm/°C（最大值）
– 非线性度：0.03%（最大值）
• 高侧和低侧以 3.3V 或 5V 电压运行
• 失效防护输出
• 高 CMTI：100kV/µs（最小值）
• 低 EMI，符合 CISPR-11 和 CISPR-25 标准
• 安全相关认证：
– 4250-VPK 基本隔离，符合 DIN VDE V
0884-11：2017-01
– 符合 UL1577 标准且长达 1 分钟的 3000VRMS隔离

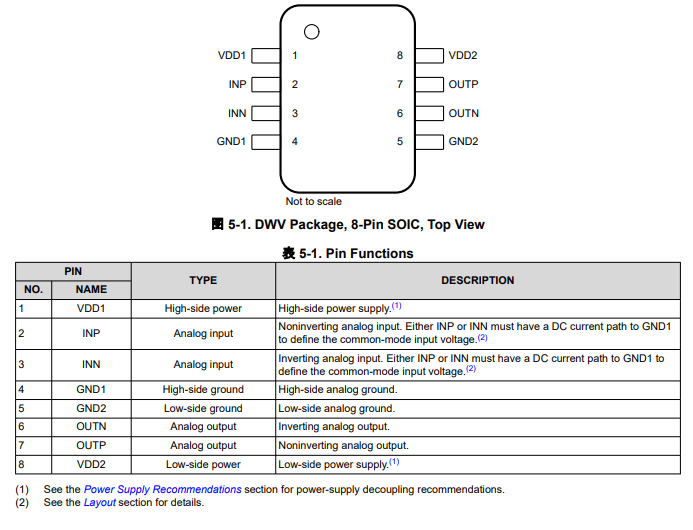

引脚功能和配置

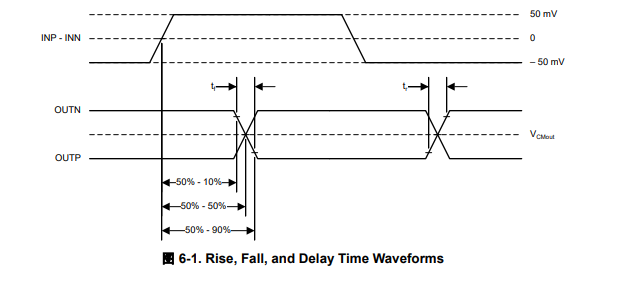

时序图

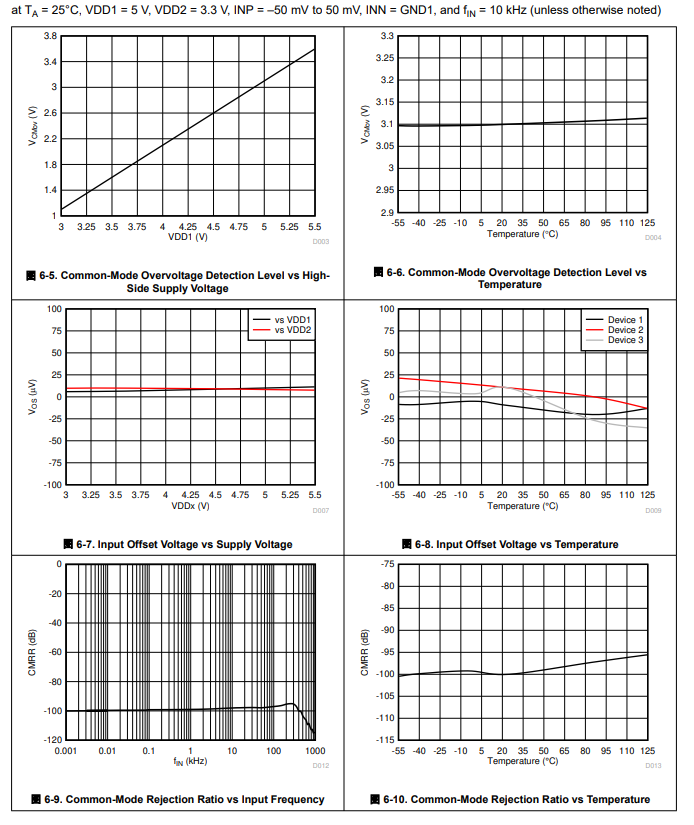

典型特性

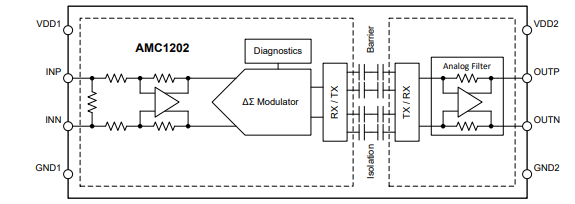

方框图

应用
• 基于分流电阻器的电流感应，可用于：
– HEV/EV 充电桩
– HEV/EV 车载充电器 (OBC)
– HEV/EV 直流/直流转换器
– HEV/EV 牵引逆变器

典型应用
AMC1202非常适合基于分流器的电流传感应用，在这些应用中，精确的电流监测是
在存在高共模电压的情况下需要。

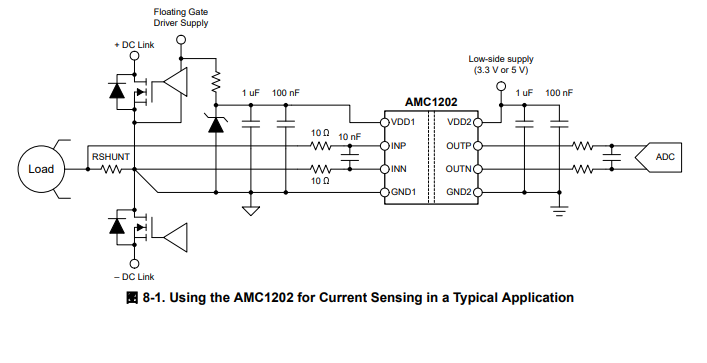

图8-1显示了典型应用中的AMC1202。流经外部分流电阻器的负载电流RSHUNT产生AMC1202感测到的电压降。AMC1202将模拟输入数字化高侧的信号，通过隔离屏障将数据传输到低侧，重建模拟信号并将该信号作为输出引脚上的差分电压呈现。
AMC1202的差分输入、差分输出和高共模瞬态抗扰度（CMTI）即使在高噪声环境中也能确保可靠和准确的操作。
