TLV7044-Q1 具有漏极开路输出的汽车类毫微功耗四路

TLV703x-Q1/TLV704x-Q1 是具有轨至轨输入的低电压毫微功耗比较器。这两款比较器适用于空间关键型和功耗敏感型设计，如信息娱乐系统、远程信息处理和音响主机应用。

数据手册：*附件：TLV7044-Q1 具有漏极开路输出的汽车类毫微功耗四路比较器技术手册.pdf

TLV703x-Q1 和 TLV704x-Q1 集出色的低功耗和高速度于一体。得益于毫微功耗下的快速响应优势，功耗敏感型系统能够监测故障状况并快速做出响应。这两款比较器的工作电压范围为 1.6V 至 6.5V，因此可与 1.8V、3V 和 5V 系统兼容。

TLV703x-Q1 和 TLV704x-Q1 还凭借过驱输入和内部迟滞来确保不会出现输出相位反转，因此工程师可以将此系列的比较器用在必须将慢速输入信号转换为纯净数字输出的严苛、嘈杂环境中进行精密电压监测。

TLV703x-Q1 具有推挽式输出级，能够灌/拉毫安级电流。TLV704x-Q1 具有可上拉到 VCC 之上的漏极开路输出级。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C5
• 1.6V 至 6.5V 的宽电源电压范围
• 315nA 静态电源电流
• 3µs 低传播延迟
• 6.5mV 的内部迟滞
• 轨到轨共模输入电压
• 内部上电复位提供已知启动条件
• 过驱动输入无相位反转
• 推挽输出 (TLV703x-Q1)
• 开漏输出 (TLV704x-Q1)
• –40°C 至 125°C 工作温度
• 提供功能安全
– 可帮助进行功能安全系统设计的文档 (TLV70x1-Q1)
– 可帮助进行功能安全系统设计的文档 (TLV70x2-Q1)

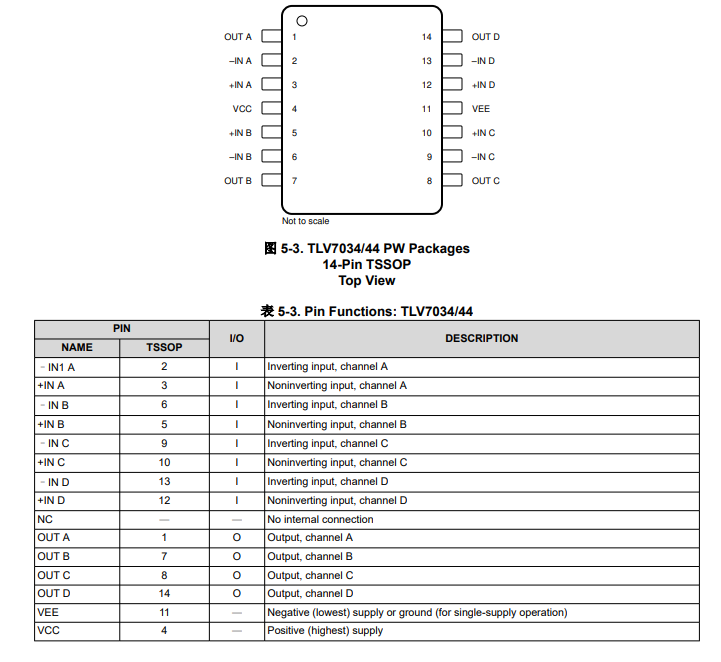

引脚功能和配置

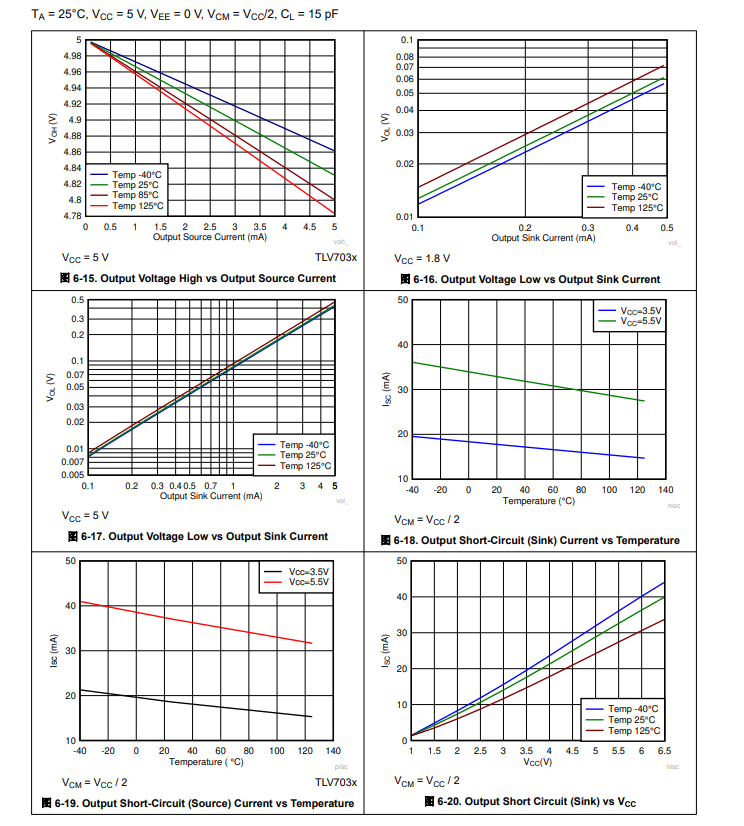

典型特性

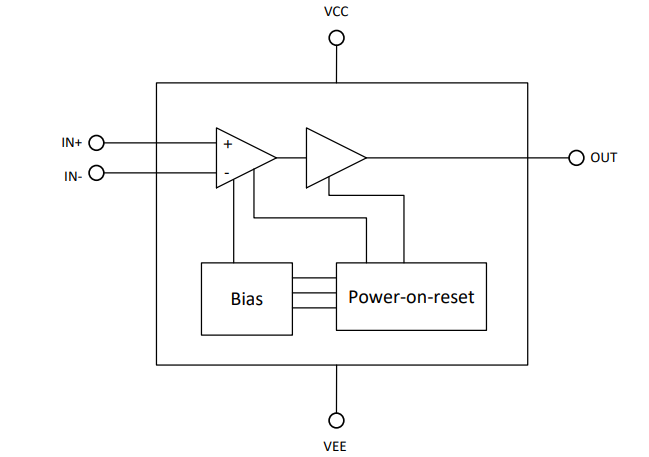

方框图

应用
• 远程信息处理 eCall
• 汽车音响主机
• 仪表组
• 音频放大器
• 车载充电器 (OBC) 和无线充电器
