TL072H 双路、40V、5MHz、低失调电压、高压摆率、运

TL07xH（TL071H、TL072H 和 TL074H）系列器件是业界通用的 TL07x（TL071、TL072 和 TL074）器件的下一代版本。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（1mV，典型值）、高压摆率 (20V/µs) 和正电源的共模输入。得益于高 ESD（1.5kV，HBM）、集成 EMI 和射频滤波器，以及能够在 –40°C 至 125°C 的整个温度范围内运行，TL07xH 器件可用于要求极严苛的应用。

数据手册：*附件：TL072H 工作温度范围为-40°C至125°C且输入接近V+的双路、40V、5MHz、4mV失调电压、20V µs运算放大器技术手册.pdf

特性
• 高压摆率：20V/μs（TL07xH，典型值）
• 低失调电压：1mV（TL07xH，典型值）
• 低失调电压漂移：2μV/°C
• 低功耗：940μA/ch（TL07xH，典型值）
• 宽共模和差分
电压范围
– 共模输入电压范围
包括 VCC+
• 低输入偏置和失调电流
• 低噪声：
f = 1kHz 时，Vn = 18nV/√Hz（典型值）
• 输出短路保护
• 低总计谐波失真：0.003%（典型值）
• 宽电源电压：
±2.25V 至 ±20V，4.5V 至 40V

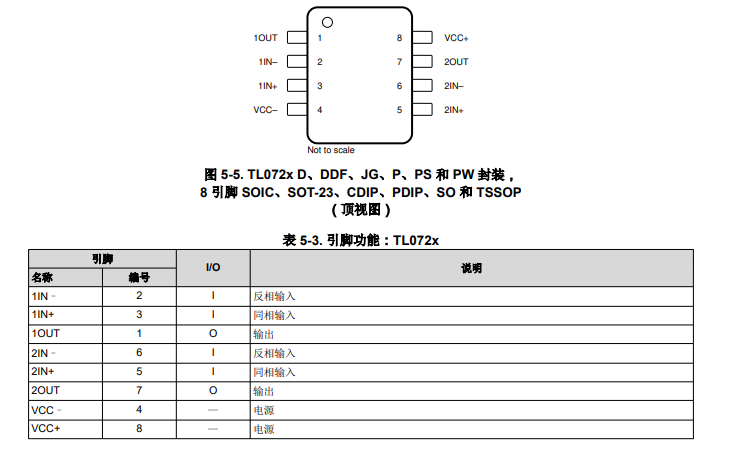

引脚功能和配置

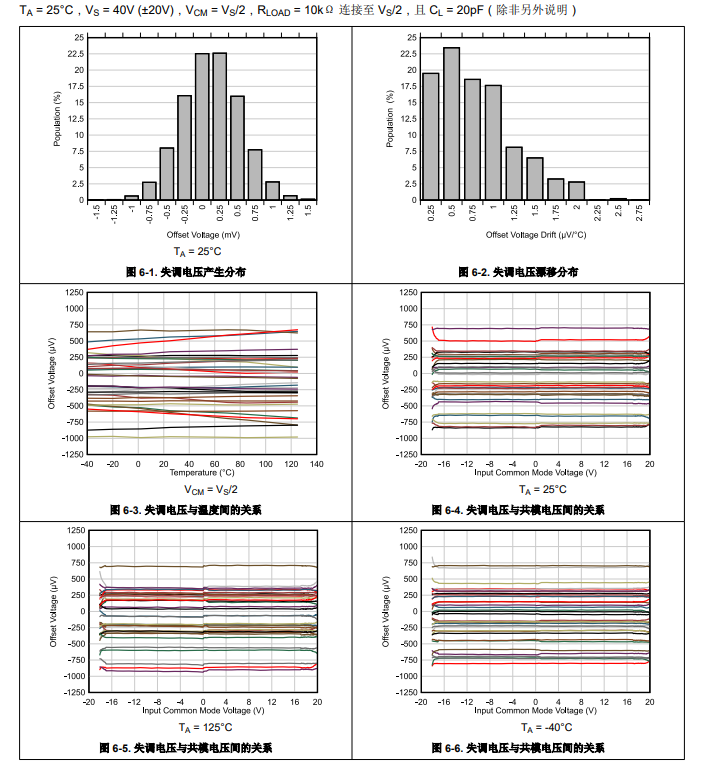

典型特性

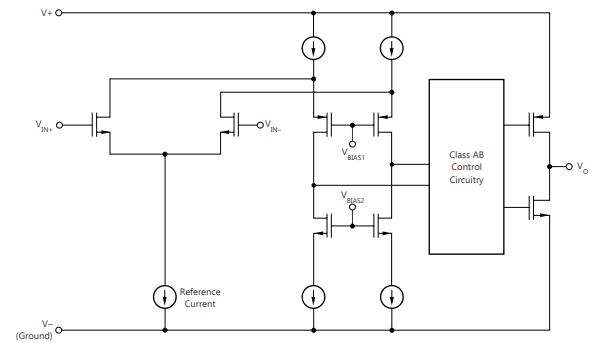

功能方框图

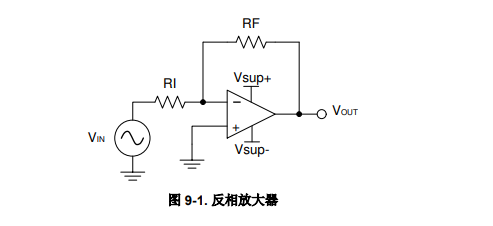

典型应用

应用
• 太阳能：串式和中央逆变器
• 电机驱动器：交流和伺服驱动控制及功率级模块
• 单相在线式 UPS
• 三相 UPS
• 专业音频混合器
• 电池测试设备
