LM339LV-Q1 具有1µs延迟的汽车类、5.5V、低压标准四

LV 器件系列包含单路、双路和四路独立电压比较器，这些比较器可在宽电源电压范围内运行。LV 器件可直接替代低压 (≤ 5V) 应用中的标准 TL331 -Q1、LM2xx、LM3xx 和 LM290x -Q1 比较器系列，以便提高性能，并增添功能。

数据手册：*附件：LM339LV-Q1 具有1µs延迟的汽车类、5.5V、低压标准四通道比较器技术手册.pdf

LV 器件包含上电复位 (POR) 特性，可确保输出处于高阻态，直到达到最小电源电压，从而防止上电和断电期间出现输出瞬变。该系列还具有可升至 6V 而不会造成损坏或相位反转的轨到轨输入。

LV 器件的额定工作温度范围为 -40°C 至 +125°C，涵盖了 TL331 -Q1、LM2xx -Q1、LM3xx 和 LM290x -Q1 比较器系列的范围。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 的环境工作温度范围
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C5
• 1.65V 至 5.5V 的电源电压范围
• 具有失效防护的轨至轨输入
• 低输入失调电压的典型值为 400µV
• 典型传播延迟为 600ns
• 低静态电流典型值为为 25µA/通道
• 低输入偏置电流典型值为 5pA
• 开漏输出
• -40°C 到 +125°C 的全温度范围
• 已知启动的上电复位 (POR)
• 2kV ESD 保护
• 改进了 TL331-Q1、LM393-Q1 和 LM339-Q1 系列的替代品，适用于 VCC ≤ 5V。
• 单通道的替代引脚 (TL391-Q1)

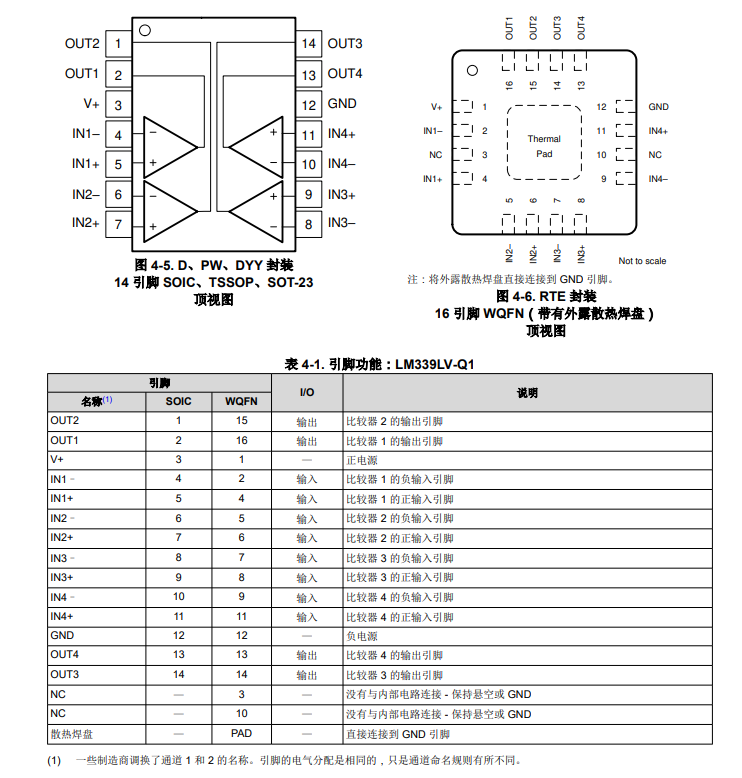

引脚功能和配置

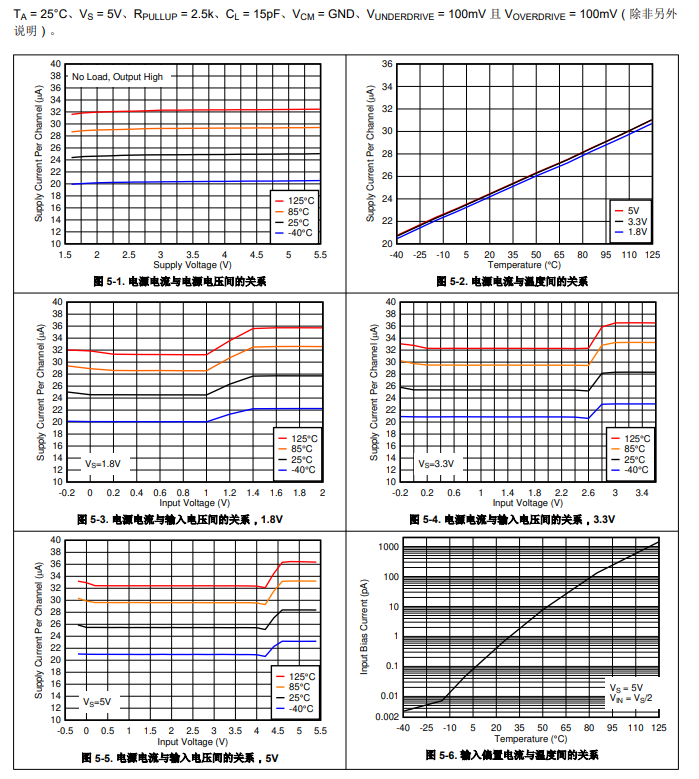

典型特性

方框图

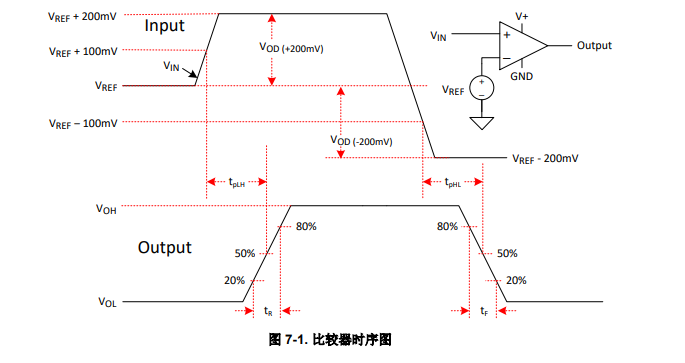

时序图

应用
• 扫地机器人
• 单相 UPS
• 服务器 PSU
• 无绳电动工具
• 无线基础设施
• 电器
• 楼宇自动化
• 工厂自动化与控制
• 电机驱动器
• 信息娱乐系统与仪表组
