OPA855-Q1 具有双极输入的、汽车类、8GHz增益带宽、

OPA855-Q1 是一款具有 双极输入的宽带低噪声运算放大器，适用于宽带跨阻和电压放大器应用。将该器件配置为跨阻放大器 （TIA） 时， 8GHz增益带宽积 （GBWP） 能够 以高达几十千欧的跨阻增益实现高闭环带宽。

数据手册：*附件：OPA855-Q1 具有双极输入的、汽车类、8GHz增益带宽、解补偿跨阻抗放大器技术手册.pdf

下图展示了将 OPA855-Q1 配置为 TIA时，该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时的带宽范围为从直流到左轴上计算得出的频率 （f ）。 OPA855-Q1封装具有一个反馈引脚 （FB），可简化输入和输出之间的反馈网络连接。

OPA855-Q1 经过优化，可在光学飞行时间 （ToF） 系统中运行，在该系统中， OPA855-Q1 与时数转换器（如TDC7201）配合使用。可在具有差分输出放大器（如 THS4541-Q1）的高分辨率激光雷达系统中使用 OPA855-Q1 来驱动高速模数转换器（ADC）。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 高增益带宽积：8GHz
• 解补偿，增益 ≥ 7V/V（稳定）
• 低输入电压噪声：0.98nV/√Hz
• 压摆率：2750V/µs
• 低输入电容：
– 共模：0.6pF
– 差分：0.2pF
• 宽输入共模范围：
– 与正电源相差 0.4V
– 与负电源相差 1.1V
• 3VPP 总输出摆幅
• 电源电压范围：3.3V 至 5.25V
• 静态电流：17.8mA
• 封装：8 引脚 WSON
• 温度范围：-40°C 至 +125°C

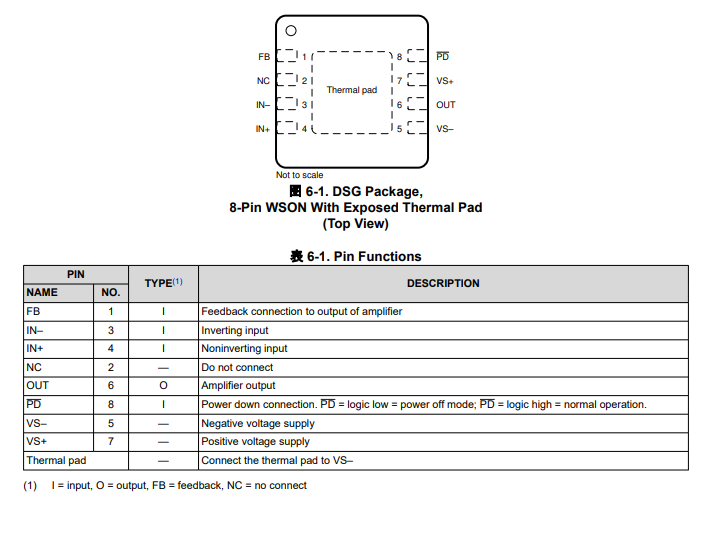

引脚功能和配置

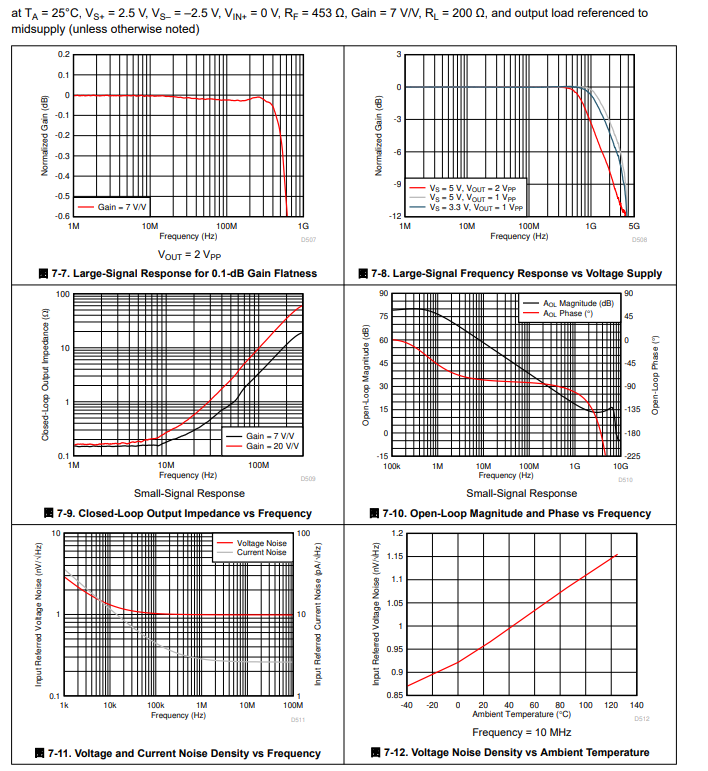

典型特性

典型应用

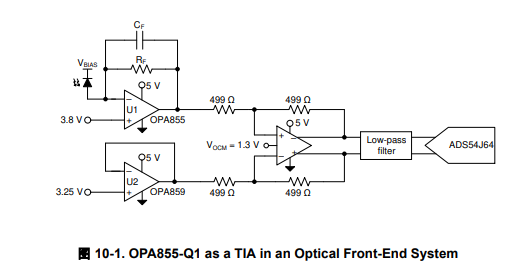

图10-1显示了OPA855-Q1配置为宽带、光学的跨阻抗放大器（U1）前端系统。配置为单位增益缓冲器（U2）的第二放大器OPA859-Q1设置直流偏移THS4520的电压。THS4520用于转换单端跨阻抗输出OPA855-Q1转换为差分输出信号。THS4520驱动ADS54J64的输入，14位，1-GSPS将模拟信号数字化的模数转换器（ADC）。

应用
• 汽车激光雷达
• 飞行时间 (ToF) 摄像头
• 光时域反射计 (OTDR)
• 3D 扫描仪
• 激光测距
• 固态扫描激光雷达
• 光学 ToF 位置传感器
• 无人机视觉
• 硅光电倍增器 (SiPM) 缓冲放大器
• 光电倍增管后置放大器
