OPA2991-Q1 汽车类、双路、40V、4.5MHz、低功耗运算放

OPAx991-Q1 系列（OPA991-Q1、OPA2991-Q1 和 OPA4991-Q1）是面向汽车应用的高电压 (40V) 通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调电压（典型值为 ±125µV）、低温漂（典型值为 ±0.3µV/°C）、低噪声（10.8nV/√Hz 和 1.8µVPP）和 4.5MHz 带宽。

数据手册：*附件：OPA2991-Q1 汽车类、双路、40V、4.5MHz、低功耗运算放大器技术手册.pdf

OPAx991-Q1 具有独特功能，例如电源轨的差分和共模输入电压范围、高输出电流 (±75mA)、高压摆率 (21V/µs) 和高容性负载驱动 (1nF)，是一款稳定可靠的高性能运算放大器，适用于高电压汽车应用。

OPAx991-Q1 系列运算放大器采用标准封装（如 SOT-23、SC70、SOIC、VSSOP 和 TSSOP），其额定工作温度范围为 –40°C 至 125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分类等级 2A
– 器件 CDM ESD 分类等级 C6
• 低失调电压：±125µV
• 低失调电压漂移：±0.3µV/°C
• 低噪声：1kHz 时为 10.8nV/√Hz
• 高共模抑制：130dB
• 低偏置电流：±10pA
• 轨至轨输入和输出
• 高带宽：4.5MHz GBW
• 高压摆率：21V/µs
• 高容性负载驱动：1nF
• 支持多路复用器/比较器输入
– 放大器以最高达到电源轨的差分输入工作
– 放大器可用于开环中，也可用作比较器
• 低静态电流：每个放大器 560µA
• 宽电源电压：±1.35V 至 ±20V，2.7V 至 40V
• 强大的 EMIRR 性能

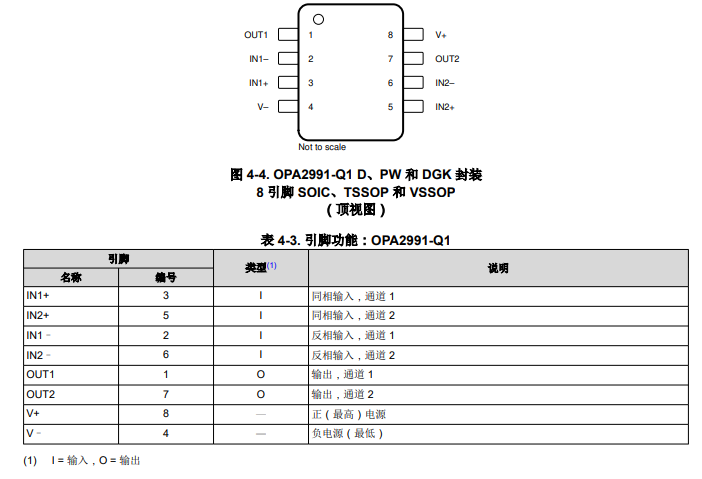

引脚功能和配置

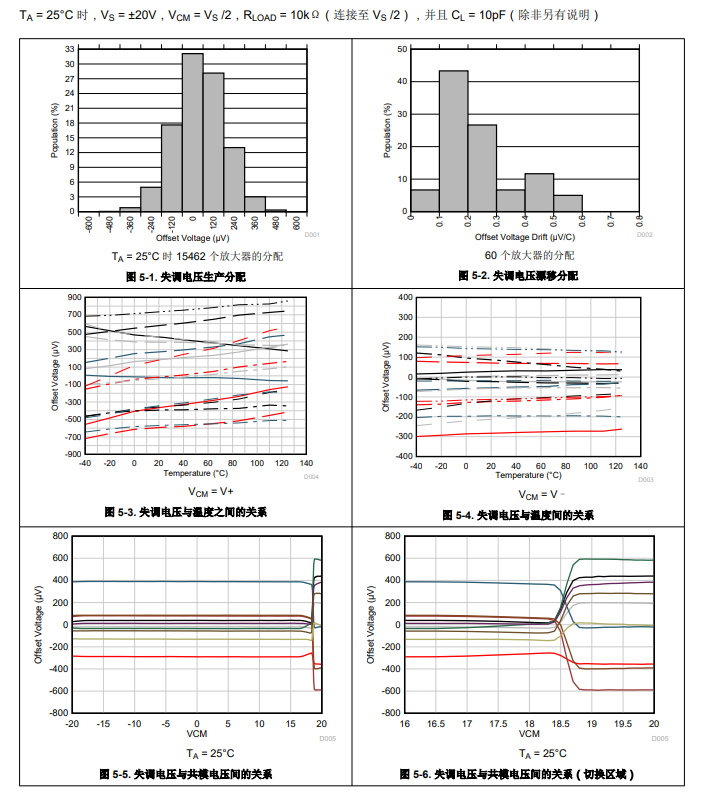

典型特性

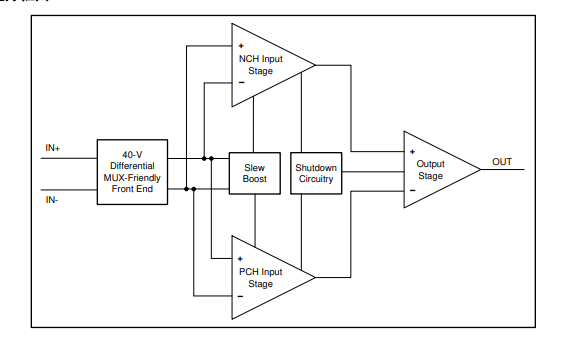

方框图

特性说明
OPAx991-Q1 使用独特的输入架构来消除对输入保护二极管的需求，但在瞬态情形下仍能提供可靠的输入保护。

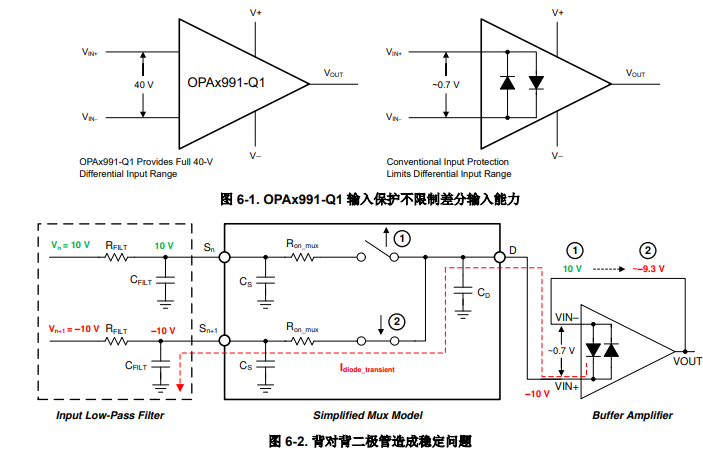

可以通过快速瞬态阶跃响应来激活图 6-1 中所示的常规输入二极管保护方案，但由于存在交流电路径，这将引入信号失真和稳定延时时间，如图 6-2 所示。 对于低增益电路，这些快速斜向输入信号前向偏置背对背二极管，这会导致输入电流增加，进而使稳定时间延长。

OPAx991-Q1 系列运算放大器采用专利输入保护架构，为高压应用提供了真正的高阻抗差分输入能力，不会引入额外的信号失真或延迟的稳定时间，因此该器件非常适合用于多通道、高开关输入应用。OPAx991-Q1 允许最大差分摆幅（运算放大器的反相和非反相引脚之间的电压）高达 40V，使得该器件适合用作比较器或用于具有快速
斜向输入信号的应用中，例如数据采集系统

应用
• 针对 AEC-Q100 1 级应用进行了优化
• 信息娱乐系统与仪表组
• 被动安全
• 车身电子装置和照明
• 混合动力汽车/电动汽车逆变器和电机控制
• 车载充电器 (OBC) 和无线充电器
• 动力总成电流传感器
• 高级驾驶辅助系统 (ADAS)
• 高侧电流感应
