TLV9022-Q1 汽车类、1.65V至5.5V、精密双路开漏比较器

TLV902x-Q1 和 TLV903x-Q1 是汽车级单通道、双通道和四通道比较器系列。该系列提供低输入失调电压、容错输入和出色的速度功率比等特性组合，传播延迟为 100ns，每个通道的静态电源电流仅为 18µA。

数据手册：*附件：TLV9022-Q1 汽车类、1.65V至5.5V、精密双路开漏比较器技术手册.pdf

该系列还包含上电复位 (POR) 特性，这可确保输出处于已知状态，直到达到最小电源电压，从而防止系统上电和断电期间出现输出瞬变。

这些比较器还具有容错输入，容错输入电压可升至 6V 而不会造成损坏，也不会产生输出相位反转。因此，该系列的比较器适合在恶劣的嘈杂环境中进行精密电压监测。

TLV902x-Q1 具有开漏输出，可上拉到低于或超过电源电压，使其适用于低压逻辑转换器。

TLV903x-Q1 具有推挽式输出级，能够灌入/拉取许多毫安级电流以驱动 LED 或 MOSFET 栅极等容性负载。

TLV90x0-Q1 和 TLV90x1-Q1 是单通道器件的替代引脚排列版本。

该系列具有 -40°C 至 +125°C 的汽车级额定温度范围，可采用标准的引线和无引线封装。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C6
• 1.65V 至 5.5V 的电源电压范围
• 已知启动的上电复位 (POR)
• 精密输入失调电压为 300μV
• 100ns 典型传播延迟
• 每通道的低静态电流为 16μA
• 轨至轨输入电压范围超过电源轨
• 开漏输出选项 (TLV902x-Q1)
• 推挽输出选项 (TLV903x-Q1)
• 备选单通道引脚排列选项 (TLV90x0)
• 2kV ESD 保护

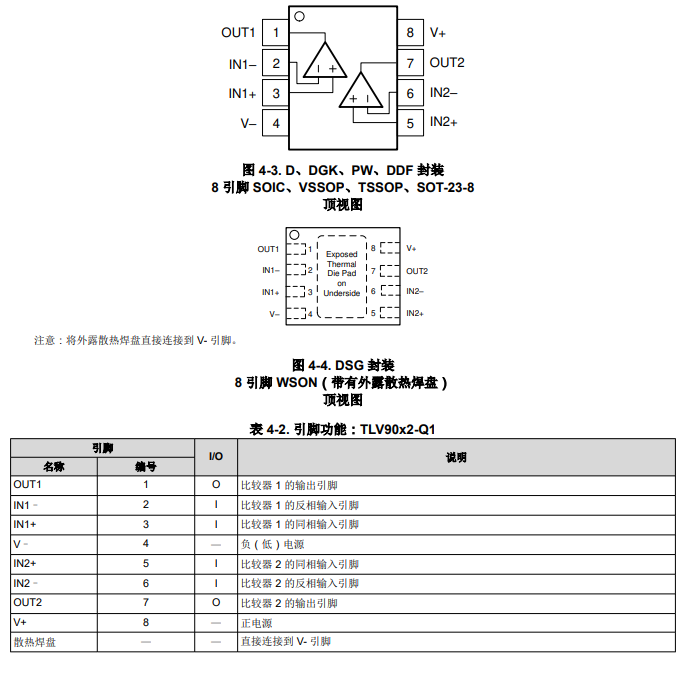

引脚功能和配置

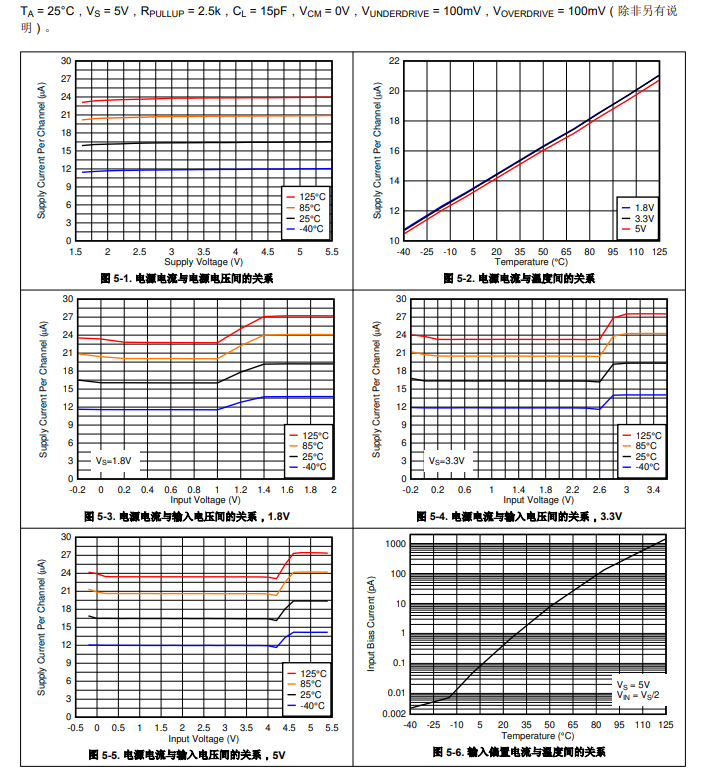

典型特性

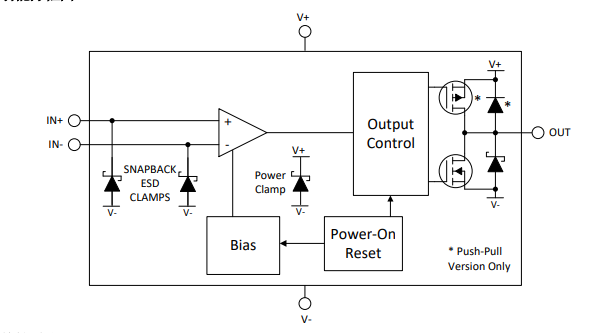

功能方框图

典型应用
窗口比较器通常用于检测欠压和过压情况。图 7-7 显示了一个简单的窗口比较器电路。如果输出端直接连接在一起，则窗口比较器需要开漏输出 (TLV902x-Q1)。

应用
• 汽车
– HEV/EV 和动力总成
– 信息娱乐系统与仪表组
– 车身控制模块
• 工业
