LM248 四路UA741双极性运算放大器技术手册

LM248和LM348由四个独立的高增益内部补偿低功率运算放大器组成，其设计旨在提供与熟悉的UA741运算放大器相同的功能特性。此外，所有四个放大器的总电源电流与单个UA741型运算放大器的电源电流兼容。其他特征包括输入偏移电流和输入偏置电流，它们远小于标准UA741的那些。此外，通过独立偏置每个放大器并使用最小化热耦合的布局技术，实现了放大器之间的出色隔离。

数据手册：*附件：LM248 四路UA741双极性运算放大器技术手册.pdf

LM248和LM348可用于使用多个UA741型放大器的情况，以及需要放大器匹配或高封装密度的应用。

功能
低电源电流：每个放大器0.53mA
AB类输出级：无交叉失真
与LM124、LM224、LM324的引脚兼容性
低输入偏移电压：1 mV
低输入偏移电流：2nA
低输入偏置电流：30 nA
增益带宽积：1.3 MHz
放大器之间的高隔离度：120 dB
输入和输出过载保护

线路图

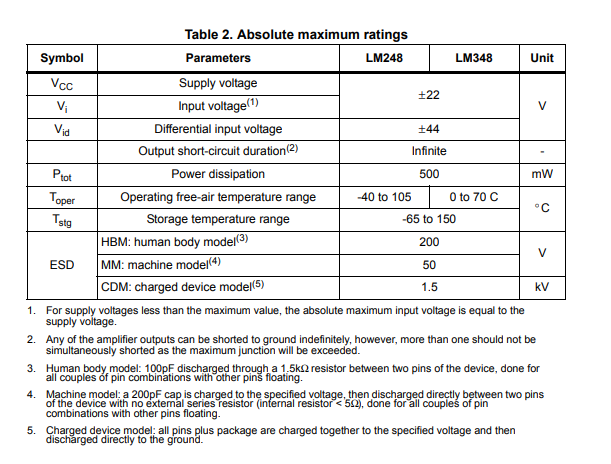

绝对最大额定值

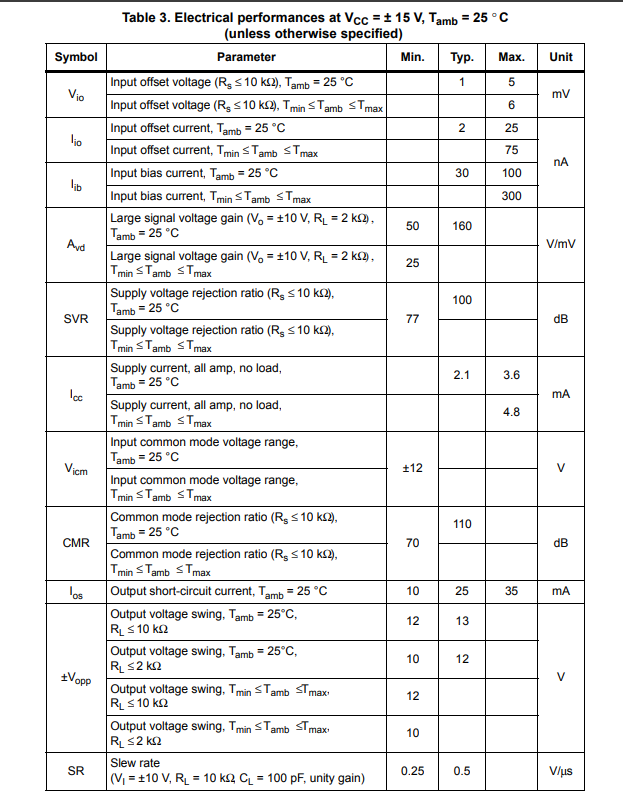

电气特性
