LM224A 低功耗、低输入偏置电流、四路运算放大器

LM124、LM224x和LM324x由四个独立的高增益运算放大器组成，在内部进行频率补偿。它们可在广泛的电压范围内由单一电源供电运行。

此外，也可由多个分离电源供电运行，低功耗电源电流消耗与电源电压大小无关。

数据手册：*附件：LM224A 低功耗、低输入偏置电流、四路运算放大器技术手册.pdf

功能

• 宽增益带宽：1.3 MHz
• 输入共模电压范围包括接地
• 大电压增益：100 dB
• 极低的供电电流/放大器：375 µA
• 低输入偏置电流：20 nA
• 低输入电压：最高3 mV
• 低输入偏移电流：2 nA
• 宽电源电压范围：
• 单电源：3 V至30 V
• 双电源：±1.5 V至±15 V

引脚连接和示意图

线路图

绝对最大额定值

操作环境

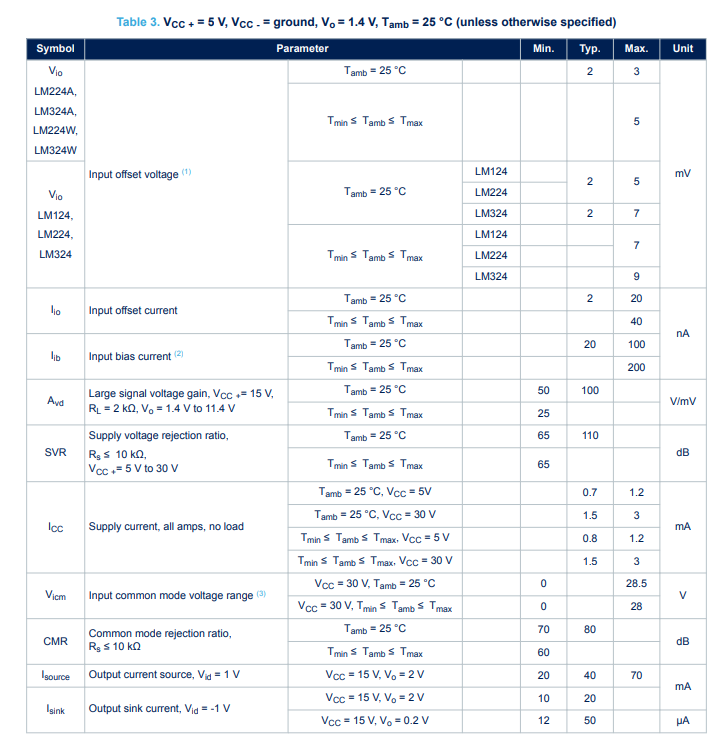

电气特性
