LM258A 低功耗双运算放大器技术手册

这些电路由两个独立的高增益内部频率补偿运算放大器组成，专门设计用于在宽电压范围内从单个电源运行。低功率电源漏极与电源电压的大小无关。

数据手册：*附件：LM258A 低功耗双运算放大器技术手册.pdf

应用领域包括换能器放大器、直流增益块和所有传统运算放大器电路，现在可以更容易地在单个电源系统中实现。例如，这些电路可以直接用逻辑系统中使用的标准5V供电，无需额外电源即可轻松提供所需的接口电子设备。

在线性模式下，输入共模电压范围包括地，即使仅从单个电源电压操作，输出电压也可以摆动到地。

功能

内部实施频率补偿

大直流电压增益：100 dB

宽带（单位增益）：1.1 MHz（温度补偿）

每个通道的极低电源电流基本上与电源电压无关

低输入偏置电流：20 nA（温度补偿）

低输入偏移电压：2 mV

低输入偏移电流：2nA

输入共模电压范围包括负轨

差分输入电压范围等于电源电压

大输出电压摆动0 V至（VCC+-1.5 V）

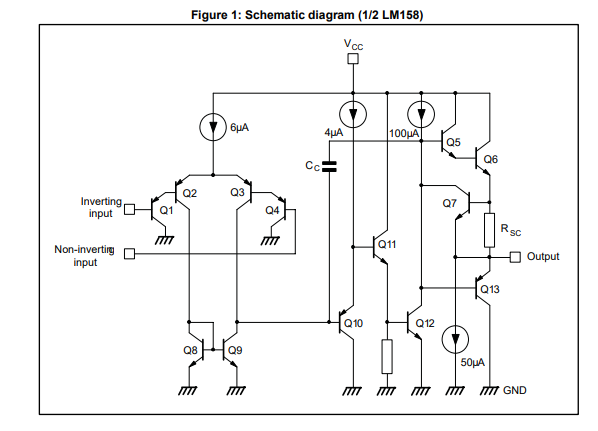

线路图

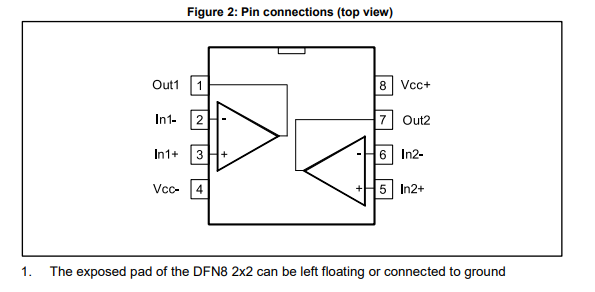

封装引脚连接

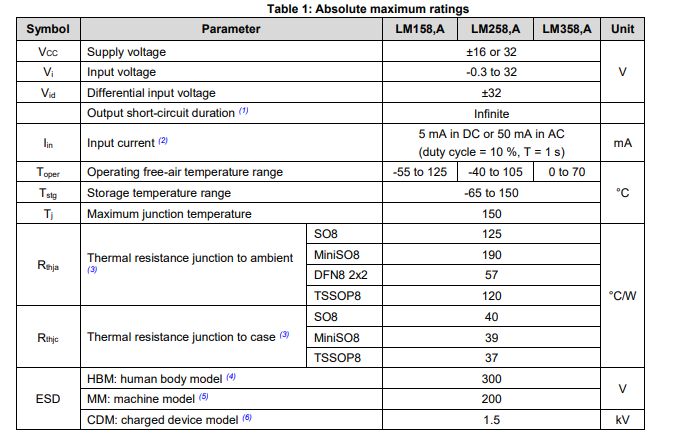

绝对最大额定值

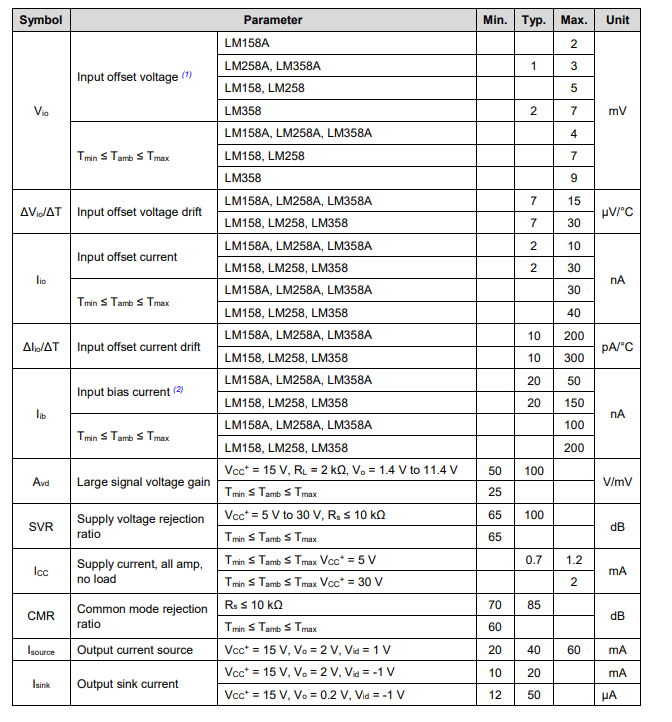

电气特性

电气特性曲线
