ADL8140 10GHz至18GHz、低噪声放大器技术手册

ADL8140 是一款低噪声放大器 (LNA)，工作频率为 10 GHz 至 18 GHz。

数据手册：*附件：ADL8140 10GHz至18GHz低噪声放大器技术手册.pdf

从 1 GHz 到 15 GHz，典型的增益和噪声指数分别为 27.5 dB 和 12 dB。从 12 GHz 到 15 GHz，1 dB 压缩（OP1dB）的输出功率和输出三阶截距（OIP3）分别为 8 dBm 和 23 dBm。可调节的标称静态电流（I DQ ）在 1.5 V 电源电压（V DD ）下为 35 mA。ADL8140 还具有交流耦合且内部匹配至 50 Ω 的输入/输出。

ADL8140 采用符合 RoHS 标准的 8 引脚 2 mm × 2 mm 引线框芯片规模 [LFCSP] 封装，额定工作温度范围为 −55°C 至 +125°C。

特性

• 自偏置、单一正电源 LNA
• 电阻可调偏置电流
• 内部匹配的和交流耦合的
• 频率范围：10 GHz 至 18 GHz
• 噪声指数：1 dB（12 GHz 至 15 GHz）
• 增益：27.5 dB（12 GHz 至 15 GHz）
• 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装

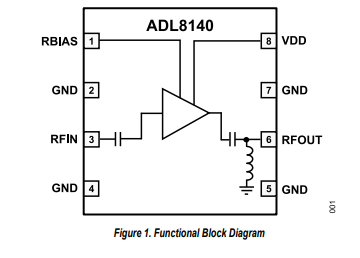

方框图

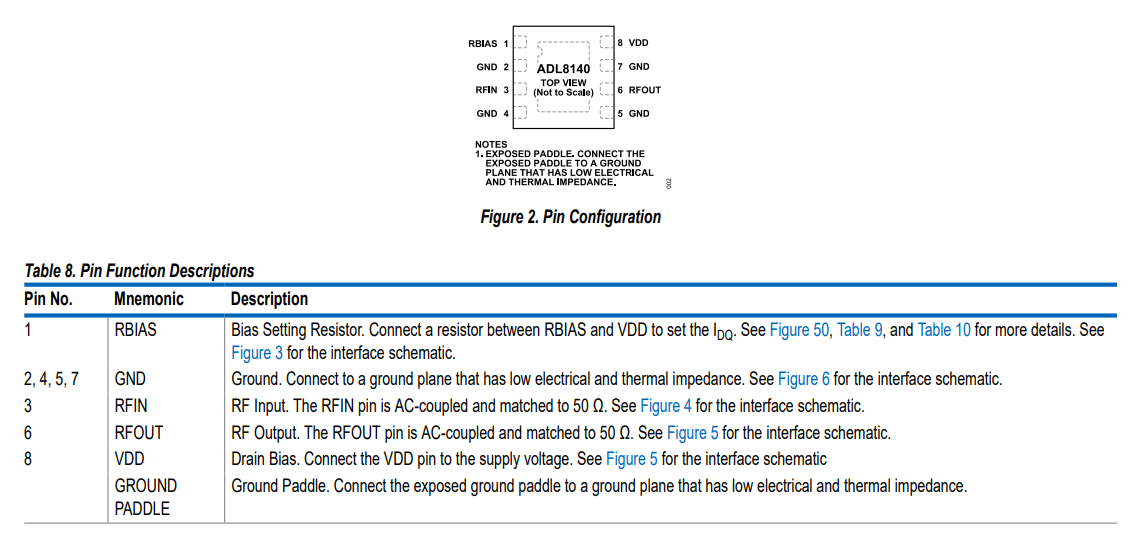

引脚配置和功能描述

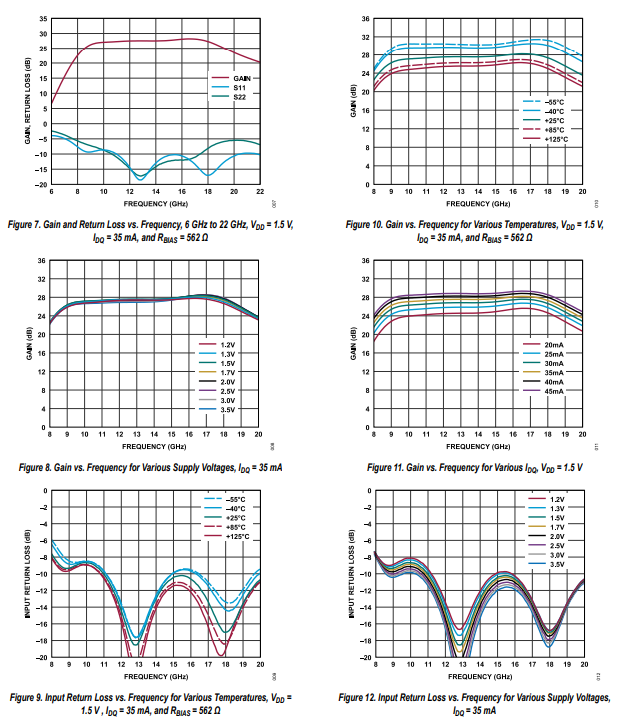

典型性能特性

工作原理

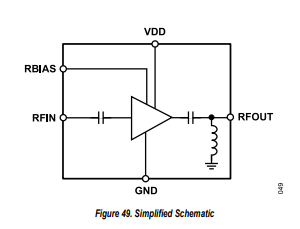

ADL8140是一种砷化镓（GaAs）单片微波伪晶高电子迁移率集成电路晶体管（pHEMT）、具有集成偏置电感器和AC耦合电容器的LNA。简化示意图如图49所示。
要设置漏极偏置电流，请在以下两者之间连接一个外部电阻器RBIAS和VDD引脚。
ADL8140具有交流耦合的单端输入和输出端口在10 GHz范围内，阻抗标称等于50Ω
至18GHz频率范围。没有外部匹配组件必修的。当射频输出路径为交流耦合时，存在直流耦合AC耦合电容器RFOUT侧的接地路径。

典型应用
在指定频率范围内操作ADL8140的基本连接如图50所示。无外部偏置需要电感器，允许连接1.5V电源连接到VDD引脚。建议使用0.1µF和100 pF电源去耦电容器。电源解耦图50所示的电容器表示用于描述和鉴定ADL8140。要设置IDQ，请在RBIAS和VDD之间连接一个电阻器R2引脚。建议默认值为562Ω，这会导致标称IDQ为35mA。RBIAS引脚还汲取电流该电流通常为几mA。不要让RBIAS引脚打开。RFIN和RFOUT引脚内部交流耦合。如果RFOUT引脚连接到除0V之外的DC偏置电平，由于内部直流路径，RFOUT引脚与AC耦合RFOUT上的地面。

应用
►卫星通信
►雷达
►电信
