ADL8113 10MHz至12GHz低噪声放大器，带10MHz至14GHz旁路

ADL8113是一款带旁路开关的低噪声放大器（LNA），可提供10MHz至12GHz的宽带操作。ADL8113在200MHz至6GHz范围内提供3.8dB的低噪声系数和35.5dBm的输出三阶截距点（OIP3）。ADL8113提供14.0dB的小信号增益，在频率、温度、电源和设备之间保持稳定。

数据手册：*附件：ADL8113 10MHz至12GHz低噪声放大器，带10MHz至14GHz旁路开关技术手册.pdf

放大器和两个SP4T反射开关的集成允许通过该器件的多条路径。当存在大输入信号时，开关的添加还提供了高输入三阶截距（IIP3）路径。通过集成电源去耦电容器，需要最小的外部电源去耦。

ADL8113完全适用于-40°C至+85°C的温度范围。ADL8113采用6mm×6mm、28端子焊盘栅格阵列（LGA）封装。

特性
具有多种旁路模式的宽带放大器
4针可选操作模式
内部放大器模式，工作频率为10MHz至12GHz
内部旁路模式，工作频率为10MHz至14GHz
10MHz至14GHz的两种外部旁路模式
集成电源去耦
反光旁路开关
在内部放大器模式下
小信号增益：200MHz至6GHz的典型值为14.0dB
OP1dB:200MHz至6GHz的典型值为20.5dBm
OIP3:200MHz至6GHz的典型值为35.5dBm
OIP2:9GHz至12GHz的典型值为44.6dBm
噪声系数：200MHz至6GHz的典型值为3.8dB
在内部旁路开关模式下
插入损耗：200MHz至6GHz的典型值为2.2dB
工作温度范围：-40°C至+85°C
符合RoHS标准，6mm×6mm，28端子LGA

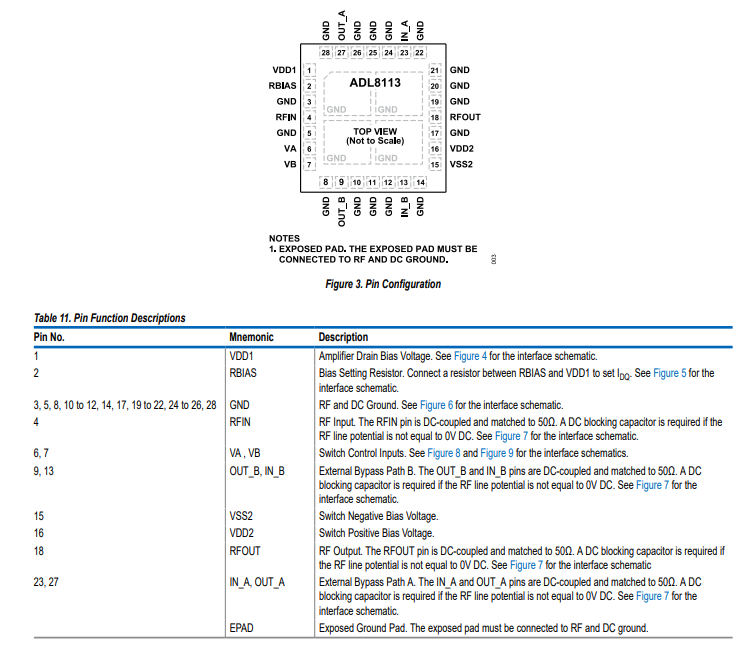

引脚配置和功能描述

典型性能特性

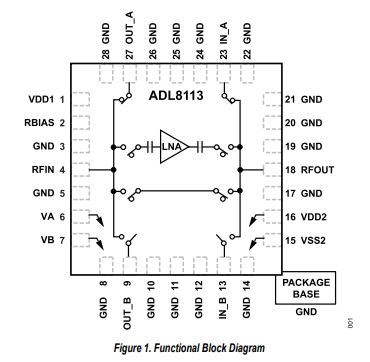

功能框图

应用

电子测试和测量设备
电子战
无线接收器
