TLV9354 四通道、40V、3.5MHz、低功耗运算放大器技术

TLV935x 系列（TLV9351、TLV9352 和 TLV9354）是 40V 成本优化型运算放大器系列。

数据手册：*附件：TLV9354 四通道、40V、3.5MHz、低功耗运算放大器技术手册.pdf

这些器件具有出色的直流和交流规格，包括轨到轨输出、低失调电压（典型值为 ±350µV）、低温漂（典型值为 ±1.5µV/°C）和 3.5MHz 带宽。

TLV935x 具有独特的特性，例如电源轨的差分输入电压范围、高输出电流 (±60mA) 以及高压摆率 (20V/µs)，是一款稳定可靠的运算放大器，适用于高电压成本敏感型应用。

TLV935x 系列运算放大器采用标准封装，额定工作温度范围为 -40°C 至 125°C。

特性
• 低失调电压：±350µV
• 低失调电压漂移：±1.5µV/°C
• 低噪声：1 kHz 时为 15nV/√Hz
• 高共模抑制：110dB
• 低偏置电流：±10pA
• 轨到轨输出
• 支持多路复用器/比较器的输入
– 放大器以最高达到电源轨的差分输入工作
– 放大器可用于开环中，也可用作比较器
• 高带宽：3.5MHz GBW
• 高压摆率：20V/µs
• 低静态电流：每个放大器 600µA
• 宽电源电压：±2.25V 至 ±20V，4.5V 至 40V
• 强大的 EMIRR 性能：输入引脚上采用 EMI/RFI 滤波器
• 电源轨的差分和共模输入电压范围

引脚功能和配置

典型特性

功能方框图

特性说明

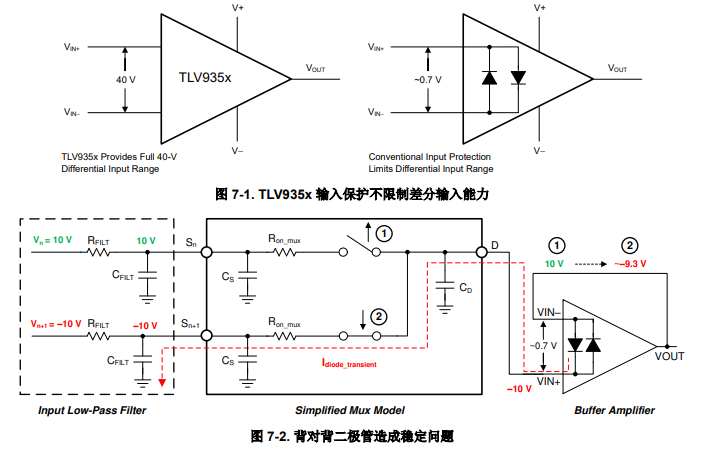

TLV935x 使用已获得专利的输入架构来消除对输入保护二极管的需求，但在瞬态情形下仍能提供可靠的输入保护。可以通过快速瞬态阶跃响应来激活图 7-1 中所示的常规输入二极管保护方案，但由于存在交流电路径，这将引入信号失真和稳定延时时间，如图 7-2 所示。 对于低增益电路，这些快速斜向输入信号前向偏置背对背二极管，这会导致输入电流增加，进而使稳定时间延长。

TLV935x 系列运算放大器为高压应用提供真正的高阻抗差分输入能力。这种获得专利的输入保护体系结构不会引入额外的信号失真或延迟稳定时间，使该器件成为最适合于多通道、高开关输入应用的运算放大器。TLV935x 可以承受高达 40V 的最大差分摆幅（运算放大器的反相和同相引脚之间的电压），使该器件适合用作比较器，或用于具有快速升降输入信号的应用。

应用
• 交流和电机驱动伺服控制模块
• 交流和电机驱动功率级模块
• 测试和测量设备
• 可编程逻辑控制器
