INA280-Q1 采用小型（SC-70）封装且符合AEC-Q100标准的

INA280-Q1 是一款电流检测放大器，可在 2.7V 至 120V 的宽共模范围内测量分流电阻器上的压降。它采用节省空间的 SC-70 封装，PCB 的空间占用仅为 2.0mm × 2.1mm。该器件在 ±150µV（最大值）的超低失调电压、±0.5%（最大值）的小增益误差和 140dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现精确的电流测量。 INA280-Q1 凭借 1.1MHz（增益为 20V/V）的高带宽和 85dB（50kHz 时）的交流 CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。

数据手册：*附件：INA280-Q1 采用小型（SC-70）封装且符合AEC-Q100标准的 2.7V至120V、1.1MHz电流检测放大器技术手册.pdf

INA280-Q1 由 2.7V 至 20V 单电源供电，消耗的电源电流为 370µA（典型值）。 INA280-Q1 器件具有五种增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。 INA280-Q1 的低失调电压和低温漂可在工作温度范围（−40°C 至 +125°C）内实现精确电流检测。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：-40°C 至 +125°C，TA
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 宽共模电压：
– 工作电压：2.7V 至 120V
– 可承受电压：-20V 至 +122V
• 出色的共模抑制比 (CMRR)：
– 120dB 直流（最小值）
– 85dB 交流（50kHz 时）
• 精度
– 增益：
• 增益误差：±0.5%（最大值）
• 增益漂移：±20ppm/°C（最大值）
– 失调电压：
• 失调电压：±150µV（最大值）
• 温漂：±1µV/°C（最大值）
• 可用增益：
– INA280A1-Q1：20V/V
– INA280A2-Q1：50V/V
– INA280A3-Q1：100V/V
– INA280A4-Q1：200V/V
– INA280A5-Q1：500V/V
• 高带宽：1.1MHz
• 压摆率：2V/µs
• 静态电流：370µA

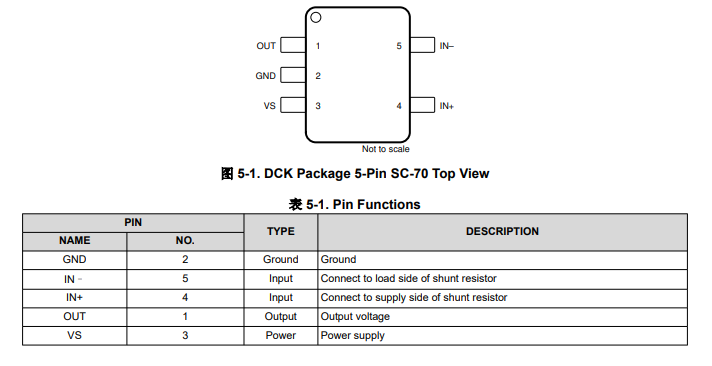

引脚功能和配置

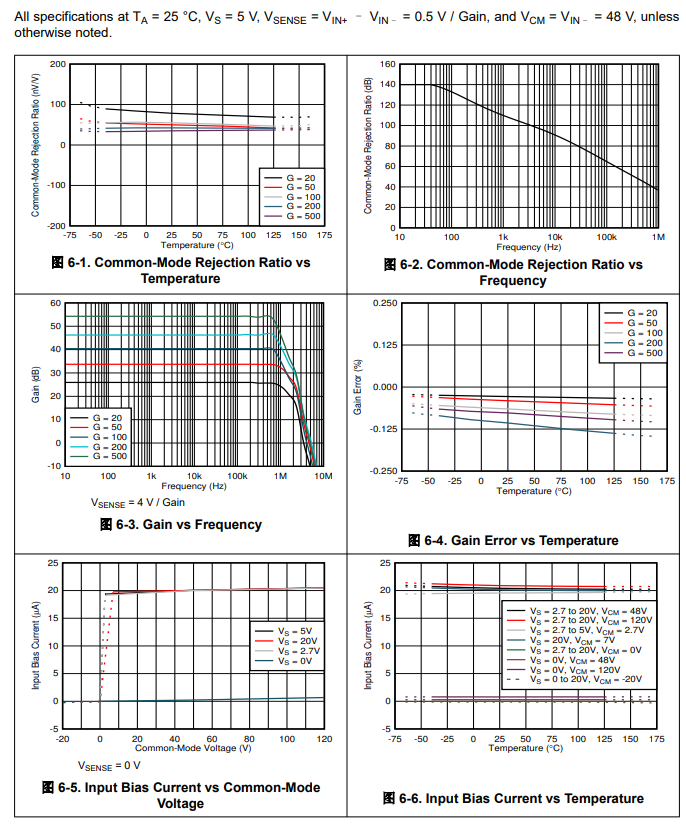

典型特性

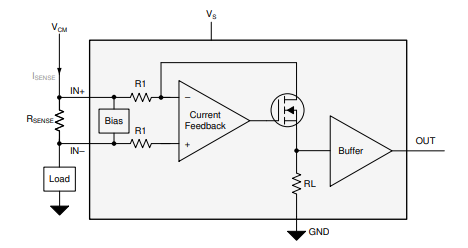

功能方框图

应用

• 固态 LiDAR
• 汽车 HVAC 压缩机模块
• 汽车内部加热器模块
• 汽车泊车加热器模块
• 汽车泵
