OPA2145 双通道、5.5MHz、高压摆率、低噪声、低功耗

OPA145 和 OPA2145 (OPAx145) 器件属于低功耗 JFET 输入放大器系列，具有出色的漂移、低电流噪声和皮安级输入偏置电流。这些特性使得 OPAx145 非常适合放大高阻抗传感器产生的小信号。

数据手册：*附件：OPA2145 双通道、5.5MHz、高压摆率、低噪声、低功耗、RRO精密JFET运算放大器技术手册.pdf

现代的单电源精密模数转换器 (ADC) 和数模转换器 (DAC) 可实现轨到轨输出摆幅特性。此外，包括 V– 的输入范围可以让设计人员简化电源管理并充分利用单电源低噪声 JFET 架构。

特征
•最佳带宽和转换速率功率比：
–增益带宽积：5.5 MHz
–转换速率：20 V/μs
–低电源电流：475µA（最大）
•高精度：
–极低偏移：150μV（最大）
–极低偏移漂移：1μV/°C（最大）
•低输入偏置电流：2 pA
•卓越的噪音性能：
–极低电压噪声：7 nV/√Hz
–极低电流噪声：0.8 fA/√Hz
•输入电压范围包括V电源
•单电源操作：4.5 V至36 V
•双电源操作：±2.25 V至±18 V

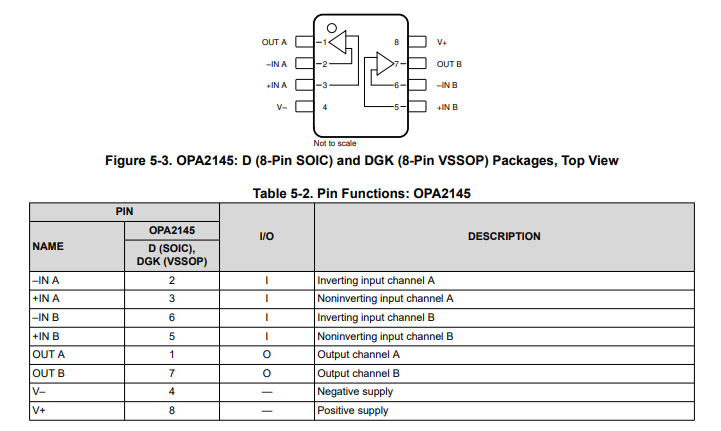

引脚功能和配置

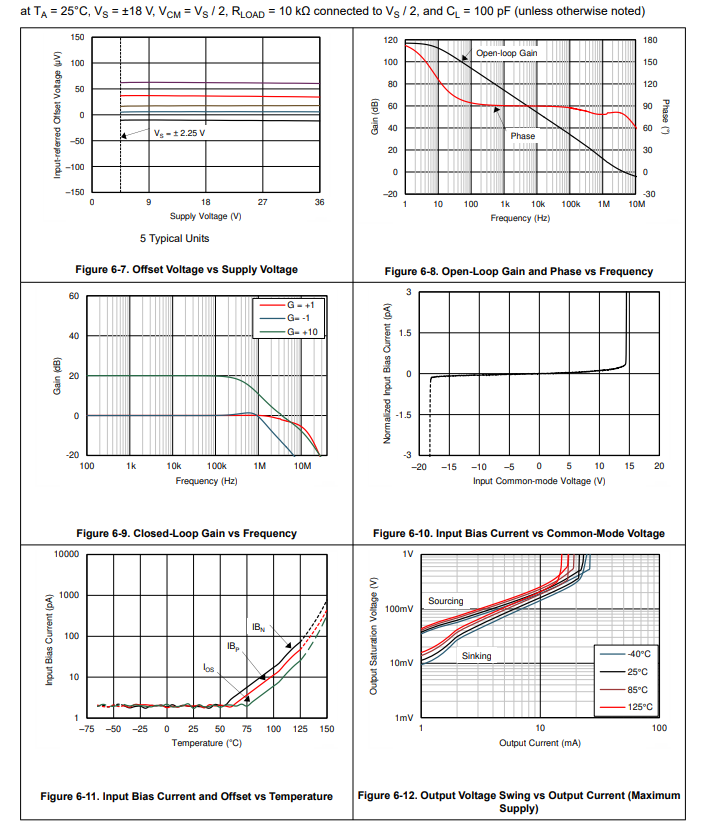

典型特性

功能方框图

应用
•半导体测试
•实验室和现场仪器
•源测量单元（SMU）
•磅秤
•DC内部互连（城域）
•商户网络和服务器PSU
•直流电源、交流电源、电子负载
•数据采集（DAQ）
