TLV4082-Q1 具有集成基准的汽车类双路比较器技术手

TLV4062-Q1 和 TLV4082-Q1 是具有低功耗和小解决方案尺寸的高精度双通道比较器系列。IN1 和 IN2 输入都具有用于抑制短时毛刺脉冲的迟滞，从而确保稳定的输出运行，不会引起误触发。

数据手册：*附件：TLV4082-Q1 具有集成基准的汽车类双路比较器技术手册.pdf

TLV4062-Q1 和 TLV4082-Q1 具有可通过一对外部电阻分压器配置的可调 INx 输入。当 IN1 或 IN2 输入上的电压降至下降阈值以下时，OUT1 或 OUT2 将分别驱动为低电平。当 IN1 或 IN2 上升至上升阈值以上时，OUT1 或 OUT2 将分别驱动为高电平。

该比较器具有 2µA（典型值）的超低静态电流，并且提供了节省空间的低功耗精密电压监测解决方案。TLV4062-Q1 和 TLV4082-Q1 可在–40°C 至 +125°C 的温度范围内以 1.5V 至 5.5V 的电压运行。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 的环境工作温度范围
– 器件 HBM ESD 分级等级 H1C
– 器件 CDM ESD 分级等级 C4B
• 宽电源电压范围：1.5V 至 5.5V
• 采用小型封装的双通道检测器
• 高阈值精度：工作温度范围内精度为 1%
• 精密迟滞：60 mV
• 低静态电流：2 µA（典型值）
• 温度范围：–40°C 至 +125°C
• 推挽 (TLV4062-Q1) 和开漏 (TLV4082-Q1) 输出选项
• 采用 SOT-23 封装

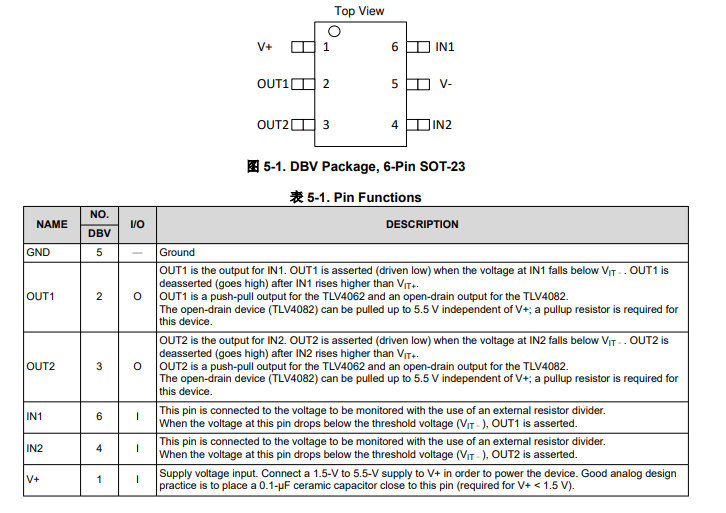

引脚功能和配置

典型特性功能

方框图

典型应用

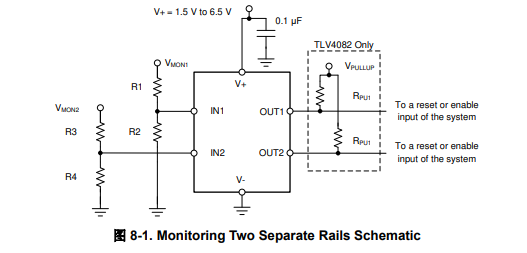

TLV40x2-Q1系列可用于监测两个单独的轨道，以进行过电压检测。过电压监控经常用于系统保护，以提醒系统关闭以防止损坏。这个TLV4062-Q1和TLV4082-Q1还具有可调INx输入，可配置为使用外部电阻分压器，如图8-1所示。

应用
• 紧急呼叫 (eCall)
• 汽车音响主机
• 仪表组
• 车载充电器 (OBC) 和无线充电器
