TLV6703-Q1 具有集成基准的、汽车类、18V、比较器技

TLV6703-Q1 是一款高电压比较器，工作电压范围为 1.8V 至 18V。TLV6703-Q1 具有一个内部基准电压为 400mV 的高精度比较器和一个额定电压为 18V 的开漏输出，用于实现精确的电压检测。可以使用外部电阻设置监视电压。

数据手册：*附件：TLV6703-Q1 具有集成基准的、汽车类、18V、比较器技术手册.pdf

当 SENSE 引脚上的电压下降至低于 (V IT– ) 时，OUT 引脚被驱动至低电平，而当电压返回到对应阈值 (V IT+ ) 之上时，OUT 引脚变为高电平。TLV6703-Q1 中的比较器具有拒绝短暂干扰的内置迟滞，确保稳定的输出运行，不会引起误触发。

TLV6703-Q1 采用无引线 WSON-6 封装，额定工作结温范围为 –40°C 至 +125°C。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
– 器件 HBM ESD 分类等级 H2
– 器件 CDM ESD 分类等级 C6
• 宽电源电压范围：1.8 V 至 18V
• 可调节阈值：低至 400mV
• 高阈值精度：
– 25°C 时最高为 0.5%
– 在工作温度范围内最大值为 1.0%
• 低静态电流：5.5µA（典型值）
• 开漏输出
• 内部迟滞：5.5mV（典型值）
• 温度范围：–40°C 至 +125°C
• 封装：无引线 WSON-6

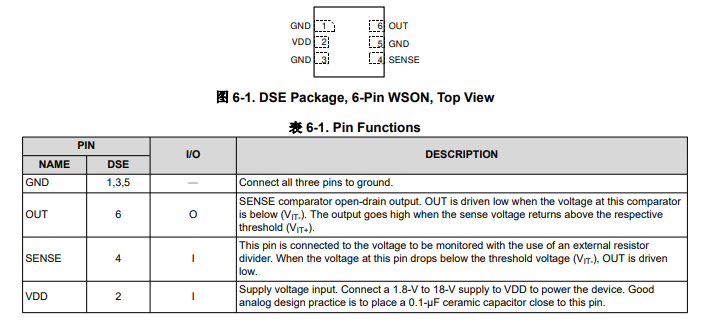

引脚功能和配置

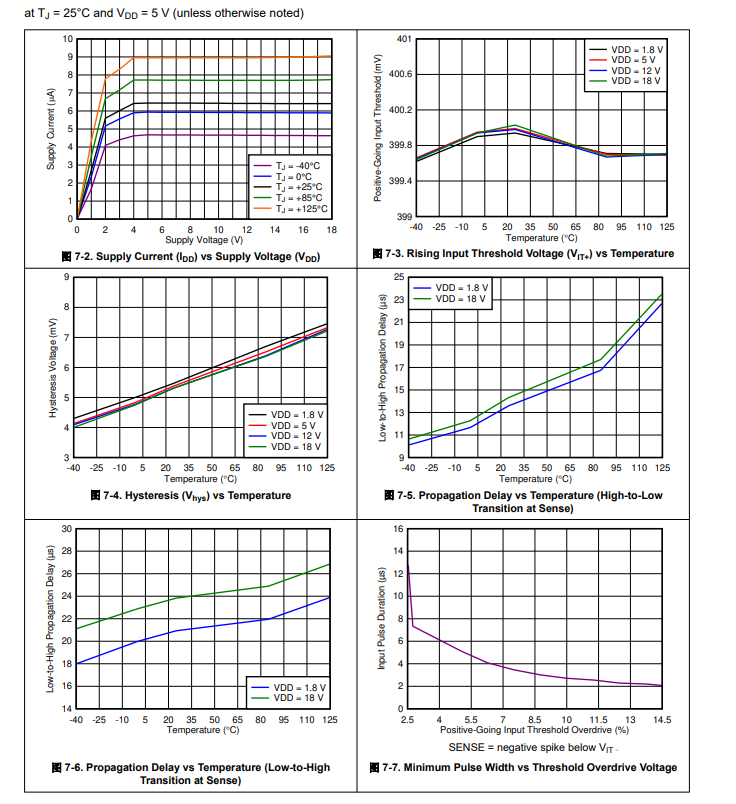

典型特性

功能方框图

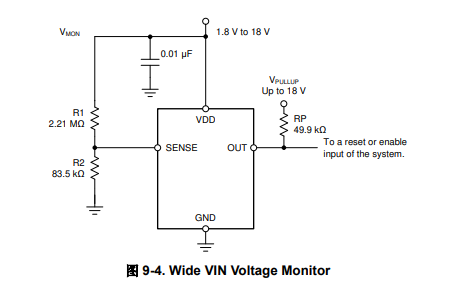

典型应用
TLV6703-Q1器件是一种宽电源电压比较器，可在1.8至18V的VDD范围内工作监测电压是使用外部电阻器设置的，因此该设备既可以作为精密设备使用电压监测器。

应用
• 紧急呼叫 (eCall)
• 汽车音响主机
• 仪表组
• 车载充电器 (OBC) 和无线充电器
