INA281-Q1 符合AEC-Q100标准的、-4V至110V、1.3MHz电流检

INA281-Q1 是一款高精度电流感应放大器，，在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA281-Q1 凭借 1.3MHz 的高带宽和 65dB（50kHz 时）的交流 CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。

数据手册：*附件：INA281-Q1 符合AEC-Q100标准的、-4V至110V、1.3MHz电流检测放大器技术手册.pdf

INA281-Q1 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。INA281-Q1 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

INA281-Q1 的额定工作温度范围为 -40 °C 至 +125 °C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

特性
• 符合面向汽车应用的 AEC-Q100 标准
– 温度等级 1：-40°C 至 +125°C，TA
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 宽共模电压：
– 工作电压：−4V 至 +110V
– 可承受电压：-20V 至 +120V
• 出色的共模抑制比 (CMRR)：
– 120dB DC CMRR
– 65dB AC CMRR（50kHz 时）
• 精度：
– 增益：
• 增益误差：±0.5%（最大值）
• 增益漂移：±20ppm/°C（最大值）
– 失调电压：
• 失调电压：±55µV（典型值）
• 温漂±0.1µV/°C（典型值）
• 可用增益：
– INA281A1-Q1、INA281B1-Q1：20V/V
– INA281A2-Q1、INA281B2-Q1：50V/V
– INA281A3-Q1、INA281B3-Q1：100V/V
– INA281A4-Q1、INA281B4-Q1：200V/V
– INA281A5-Q1、INA281B5-Q1：500V/V
• 高带宽：1.3MHz
• 压摆率：2.5V/µs
• 静态电流：1.5mA

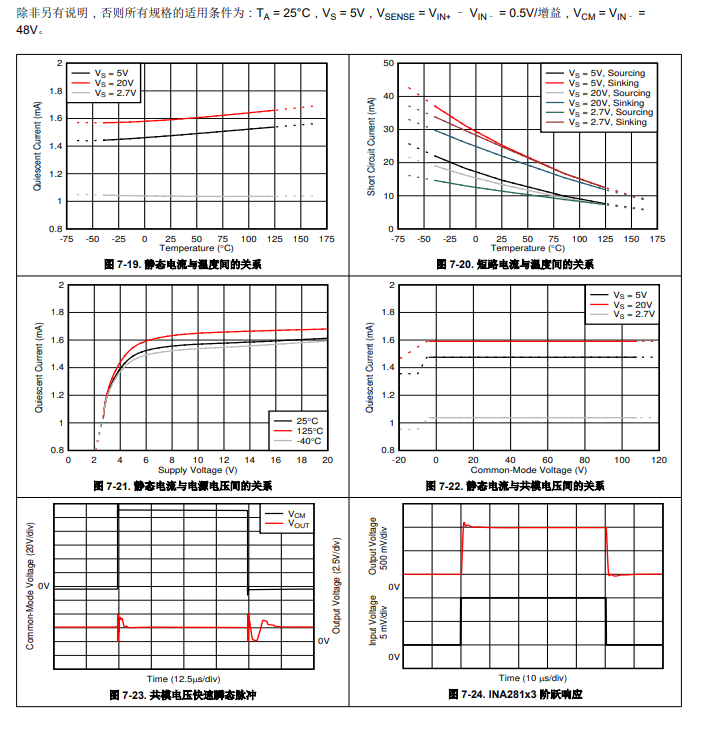

典型特性

器件功能模式

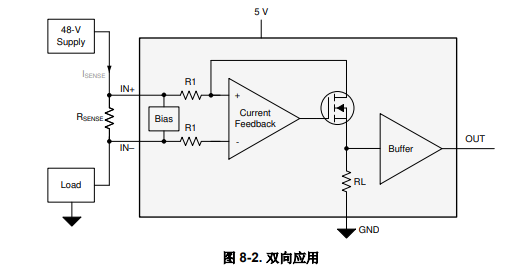

INA281-Q1 测量流经电阻器（通常称为电流检测电阻器或分流电阻器）的电流产生的差分电压。INA281-Q1 仅在单向模式下运行，这意味着它仅检测从电源向系统负载提供的电流，如图 8-2 所示。

输出级的线性范围受限于在零输入条件下输出电压可以接近接地的程度。INA281-Q1 的零电流输出电压非常小，最大为 GND + 20mV。确保施加（20mV/增益）或更高的差分输入电压，以使 INA281-Q1 输出保持在线性运行区域。

典型应用
INA281-Q1 是一款单向电流检测放大器，能够通过分流共模电压为 -4V 至 +110V 的电阻分流器来测量电流。

应用
• 自动变速器
• 汽车 HVAC 压缩机模块
• 阀门/电机传动器
• 汽油和柴油发动机平台
• 泵
