AMC3330 具有集成直流/直流的、±1V输入、精密电压

AMC3330 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。该增强型电容隔离层通过了 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 标准认证，将以不同共模电压电平运行的系统各部分隔开，并保护低压域免受损坏。

数据手册：*附件：AMC3330 具有集成直流 直流的、±1V输入、精密电压检测增强型隔离式放大器技术手册.pdf

AMC3330 的输入针对直接连接高阻抗电压信号源（例如电阻分压器网络）的情况进行了优化，以感应高压信号。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。

该器件性能出色，支持进行精确的电压监控。AMC3330 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

AMC3330 的额定工作温度范围为 -40°C 至 +125°C。

特性
• 3.3V 或 5V 单电源运行，具有集成直流/直流转换器
• ±1V 输入电压范围，针对使用高输入阻抗的电压测
量进行了优化
• 固定增益：2.0
• 低直流误差：
– 增益误差：±0.2%（最大值）
– 增益漂移：±45ppm/°C（最大值）
– 失调电压误差：±0.3mV（最大值）
– 失调电压温漂：±4µV/°C（最大值）
– 非线性度：±0.02%（最大值）
• 高 CMTI：85kV/µs（最小值）
• 系统级诊断功能
• 安全相关认证：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的6000VPK 增强型隔离
– 4250VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
• 符合 CISPR-11 和 CISPR-25 EMI 标准

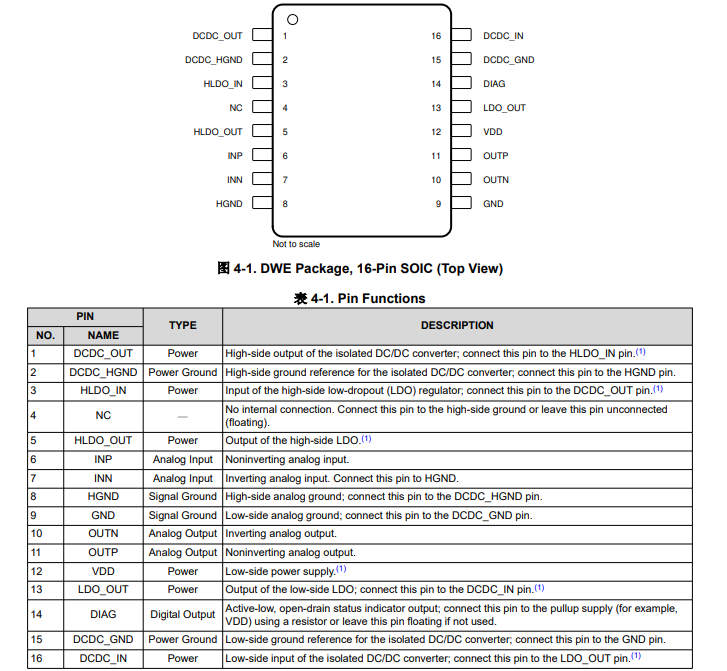

引脚功能和配置

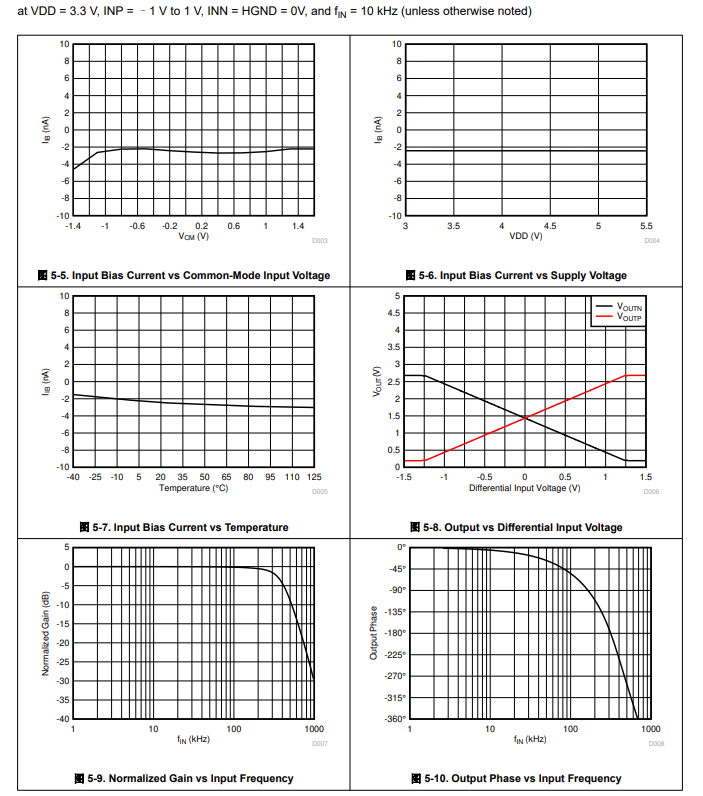

典型特性

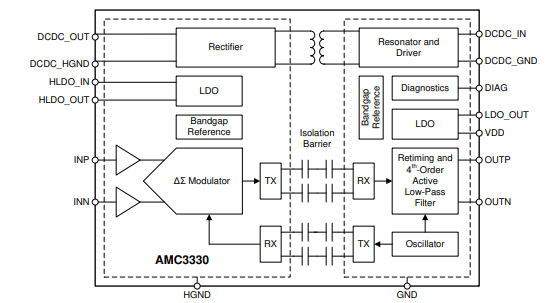

功能方框图

典型应用

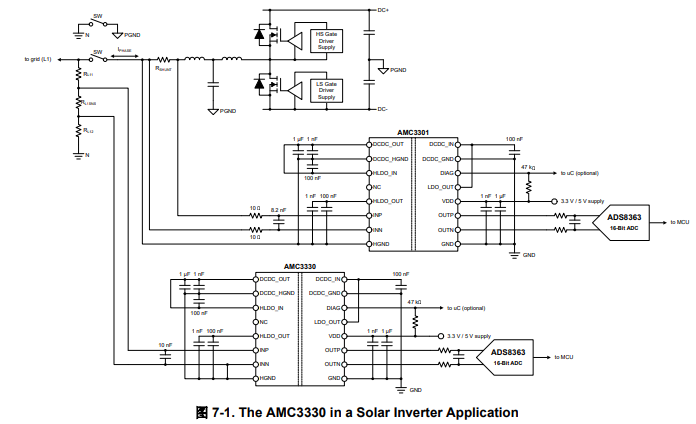

隔离放大器广泛用于必须隔离的高压应用中的电压测量来自低压域。典型应用是功率因数输入端的交流线电压测量校正（PFC）级或太阳能逆变器的输出。其他应用是在输出端进行直流测量PFC级或DC/DC转换器或电机和伺服驱动器中的相电压测量。AMC3330集成了高压侧的隔离电源，因此特别易于使用没有现成的高压侧电源或高压侧电源是指与待测信号不同的地电位。图 7-1 描绘了太阳能逆变器中AMC3330的简化示意图，其中必须测量电网侧的交流相电压。在系统中的该位置，没有现成的电源为隔离放大器。集成隔离电源及其双极性输入电压范围使AMC3330非常适合交流线路电压传感。在此示例中，AMC3301感测相电流在LCL滤波器电网侧的分流电阻器上，也没有合适的电源可供使用为隔离放大器供电。AMC3301的集成电源消除了这个问题能够在系统的最佳位置进行电流感测。

应用
• 可用于以下应用的隔离式电压感应：
– 电机驱动器
– 光电逆变器
– 电力输送系统
– 电动汽车充电基础设施
– 电池储能系统
