TLV9022 具有开漏输出的双路精密比较器技术手册

TLV902x 和 TLV903x 是单通道、双通道和四通道比较器系列。该系列的输入偏移电压低，配备了容错输入和出色的速度功率组合。该系列的传播延迟为100ns，每个通道的静态电源电流仅为18µA。

数据手册：*附件：TLV9022 具有开漏输出的双路精密比较器技术手册.pdf

该器件也具备上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。这可以防止系统上电和断电期间出现输出瞬变。

这些比较器也配备了容错输入，容错输入电压可升至 6V 而不会造成损坏，也不会产生输出相位反转。该系列的比较器适合在恶劣嘈杂环境中进行精密电压监测。

TLV902x 具备漏极开路输出，可以在低于或高于电源电压的情况下上拉。这些器件专为低压逻辑转换器而设计。

TLV903x 具备推挽式输出级，能够灌入和拉取许多毫安级电流以驱动 LED 或 MOSFET 栅极的容性负载。

TLV90x0 和 TLV90x1 是单通道器件的替代引脚排列版本。

该系列具有 -40°C 至 +125°C 的工业级额定温度范围，可采用标准的引线和无引线封装。

特性
• 1.65V 至 5.5V 的电源电压范围
• 精密输入失调电压为 300μV
• 用于已知启动的上电复位 (POR)
• 具有容错能力的轨至轨输入
• 100ns 典型传播延迟
• 每通道的低静态电流为 16μA
• 低输入偏置电流 5pA
• 开漏输出选项 (TLV902x)
• 推挽输出选项 (TLV903x)
• -40°C 到 +125°C 的完整温度范围
• 2kV ESD 保护
• 备选单通道引脚排列 (TLV90x0)

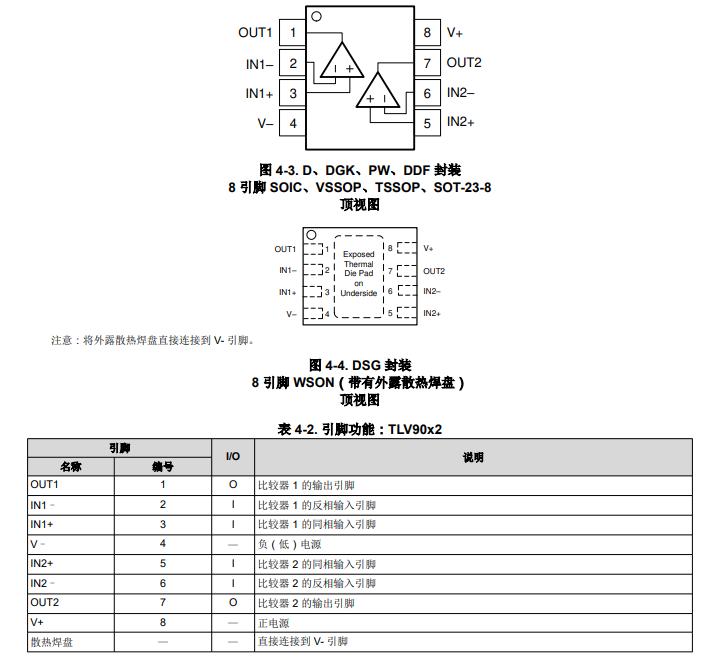

引脚功能和配置

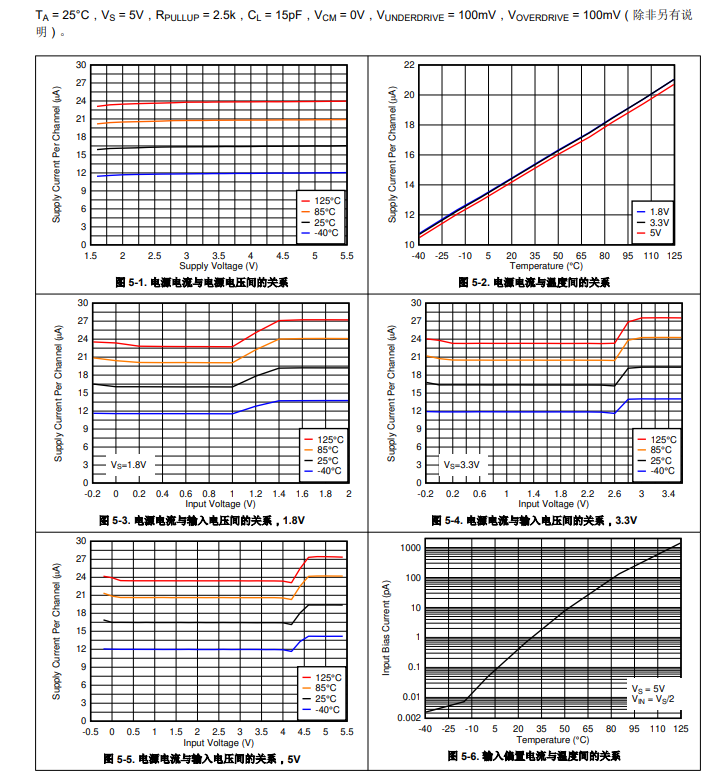

典型特性

功能方框图

应用
• 电器
• 楼宇自动化
• 工厂自动化与控制
• 电机驱动器
• 信息娱乐系统与仪表组
