OPA856 具有1.1GHz单位增益带宽、0.9nV/√Hz噪声的双

OPA856 是一款具有 双极输入的宽带低噪声运算放大器，适用于宽带跨阻和电压放大器应用。将该器件配置为跨阻放大器 (TIA) 时， 1.1GHz 增益带宽积 (GBWP) 能够 在低电容光电二极管应用中实现高闭环带宽。

数据手册：*附件：OPA856 具有1.1GHz单位增益带宽、0.9nV √Hz噪声的双极输入放大器技术手册.pdf

将 OPA856 配置为 TIA 时，该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时的带宽范围为从直流到左轴上计算得出的频率 (f )。 OPA856 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。

OPA856 经过优化，可在光学飞行时间 （ToF） 系统中运行，在该系统中， OPA856 与时数转换器（如TDC7201）配合使用。可在具有差分输出放大器（如 THS4541 或 LMH5401）的高分辨率激光雷达系统中使用 OPA856 来驱动高速模数转换（ADC）。

特性
• 单位带宽增益积：1.1GHz
• 增益带宽积：1.1GHz
• 压摆率：350V/µs
• 低输入电压噪声：0.9nV/√Hz
• 低输入电容：
– 共模：0.4pF
– 差动：0.7pF
• 电源电压范围：3.3V 至 5.25V
• 封装：8 引脚 WSON
• 温度范围：–40°C 至 +125°C

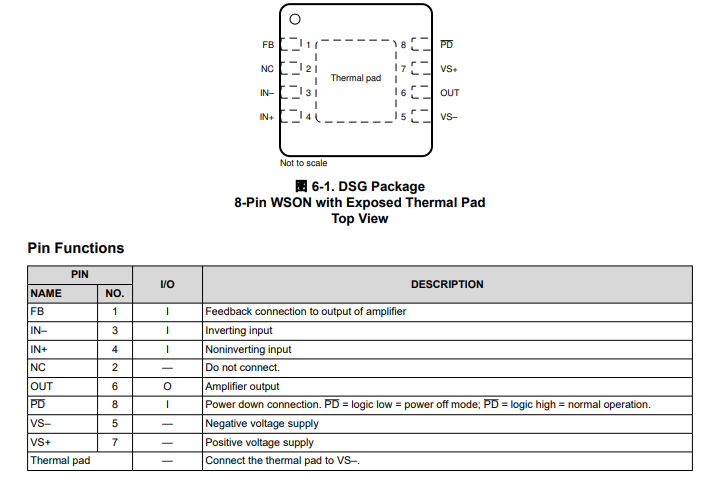

引脚功能和配置

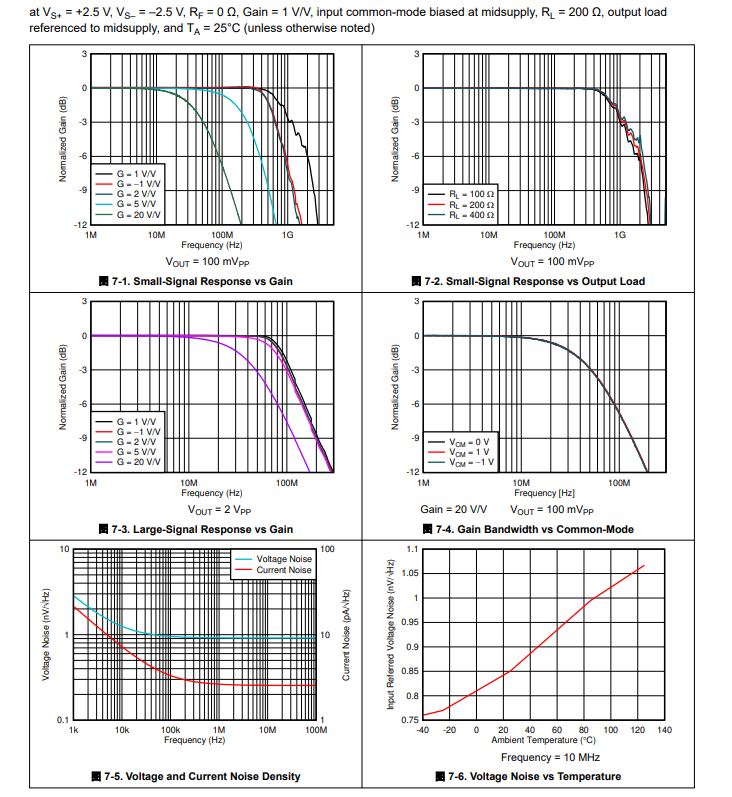

典型特性

典型应用
OPA856的高GBWP使其成为跨阻抗放大器的绝佳选择，而单位增益稳定性允许使用反馈箝位或其他单位增益电路，这些电路不适用于失代偿放大器。图9-1显示了配置为具有选项的跨阻抗放大器的OPA856反馈箝位二极管连接。

应用
• 光时域反射计 (OTDR)
• 3D 扫描仪
• 激光测距
• 固态扫描激光雷达
• 光学 ToF 位置传感器
• 无人机视觉
• 工业机器人激光雷达
• 扫地机器人激光雷达
• 硅光电倍增器 (SiPM) 缓冲放大器
• 光电倍增管后置放大器
